ボックス側溝

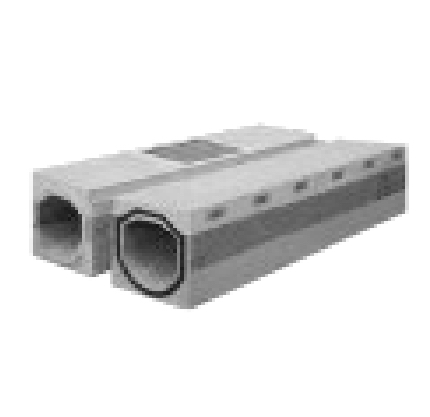

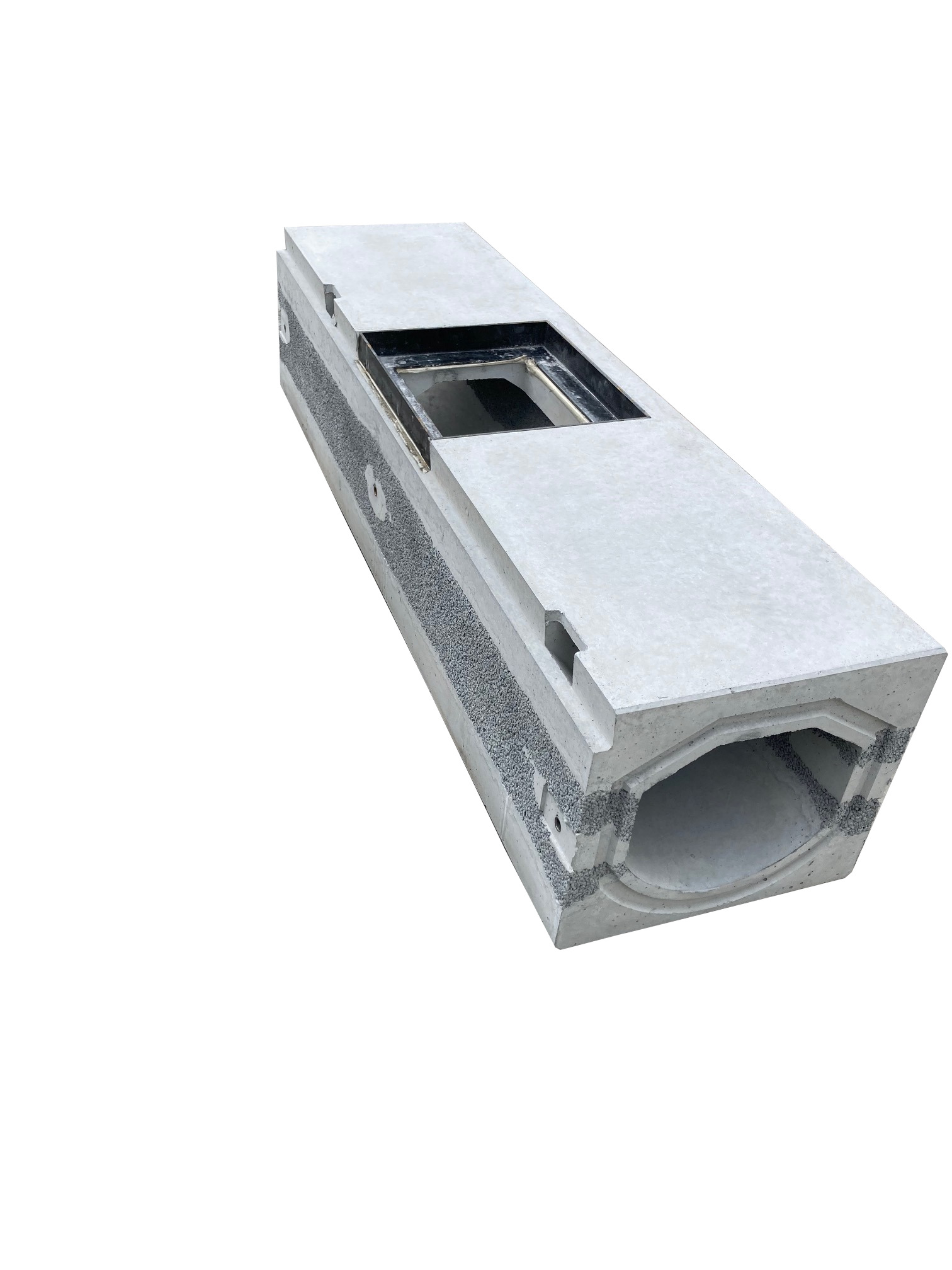

ポラコンオールウェザー EAW-300 II

特徴

BOX型T-25縦断対応の側溝です。(こちらの製品は受注生産品です。底版ポラコンの場合はT-14となります。)
標準型(EAW-N)に加え、エプロン部の排水能力を高めた、スリット型(EAW-S)、グレーチング型(EAW-G) 排水性舗装対応の側面排水孔付きもあります。

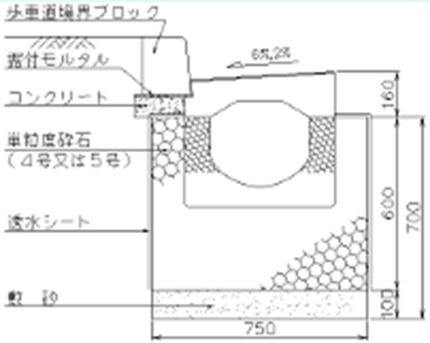

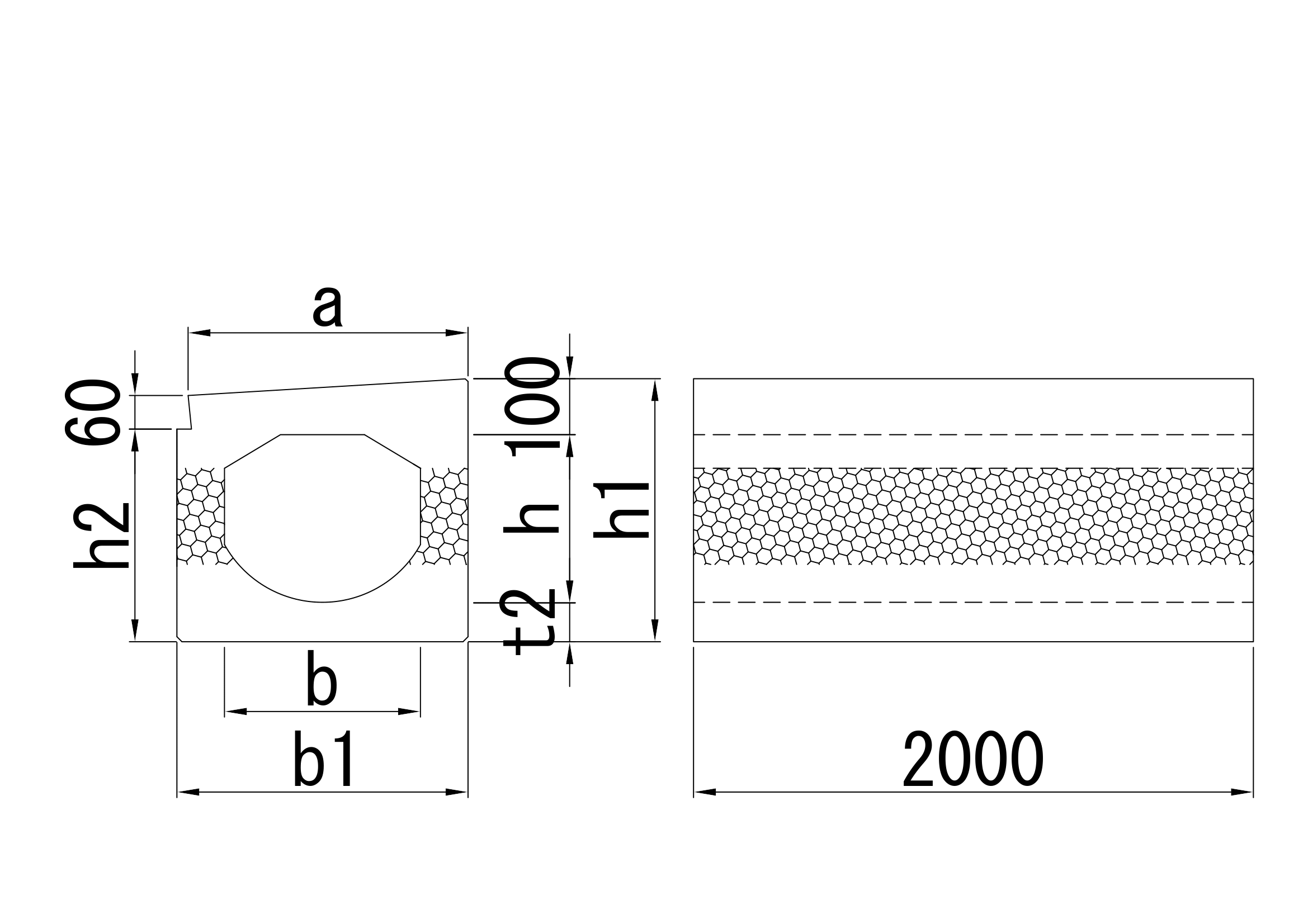

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 b 寸法 b1 寸法 h 寸法 h1 寸法 h2 寸法 t2 参考重量(Kg) ダウンロード
EAW-300 II N 500 350 520 300 470 380 70 614 PDF DXF CAD
EAW-300 II S 500 350 520 300 470 380 70 612 PDF DXF CAD
EAW-300 II H 500 350 520 300 470 380 70 608 PDF DXF CAD
EAW-300 II HS 500 350 520 300 470 380 70 607 PDF DXF CAD
EAW-300 II G 500 350 520 300 470 380 70 577 PDF DXF CAD

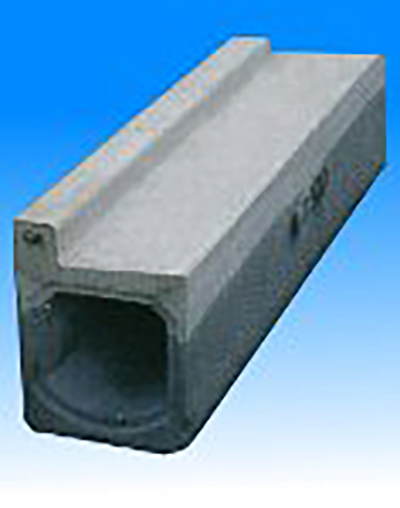

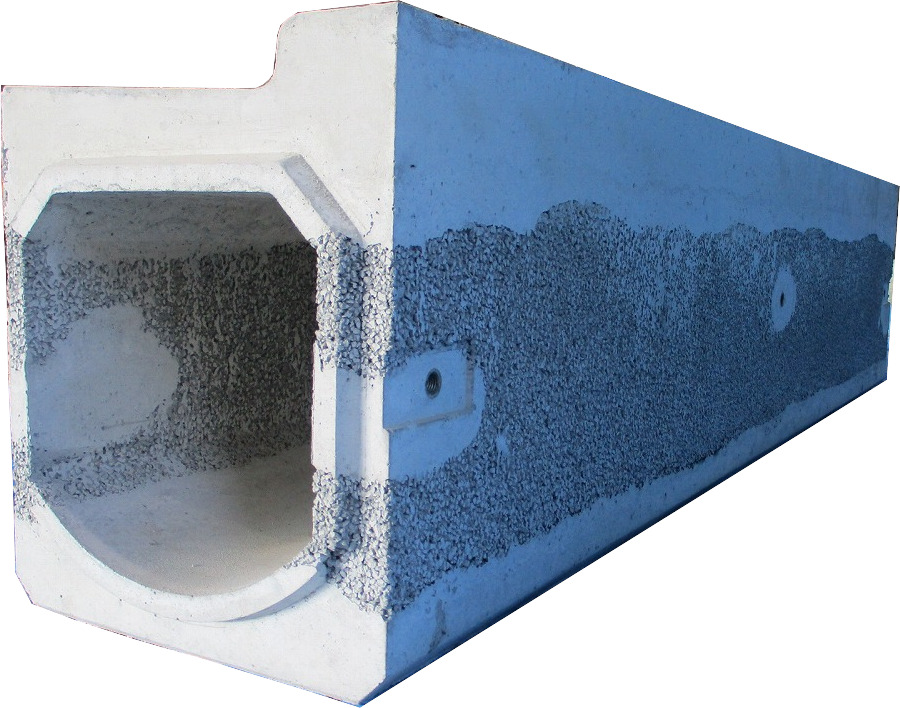

縁石一体型ポラコンオールウェザー EAW-L

特徴

縁石一体のL型BOX側溝(T-25縦断対応)です。(こちらの製品は受注生産品です。底版ポラコンの場合はT-14となります。)
標準型(EAW-L-N)に加え、 エプロン部の排水能力を高めた、 スリット型(EAW-L-S) グレーチング型(EAW-L-G) 排水性舗装対応の側面排水孔付きもあります。

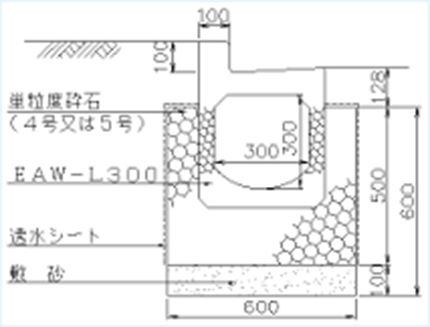

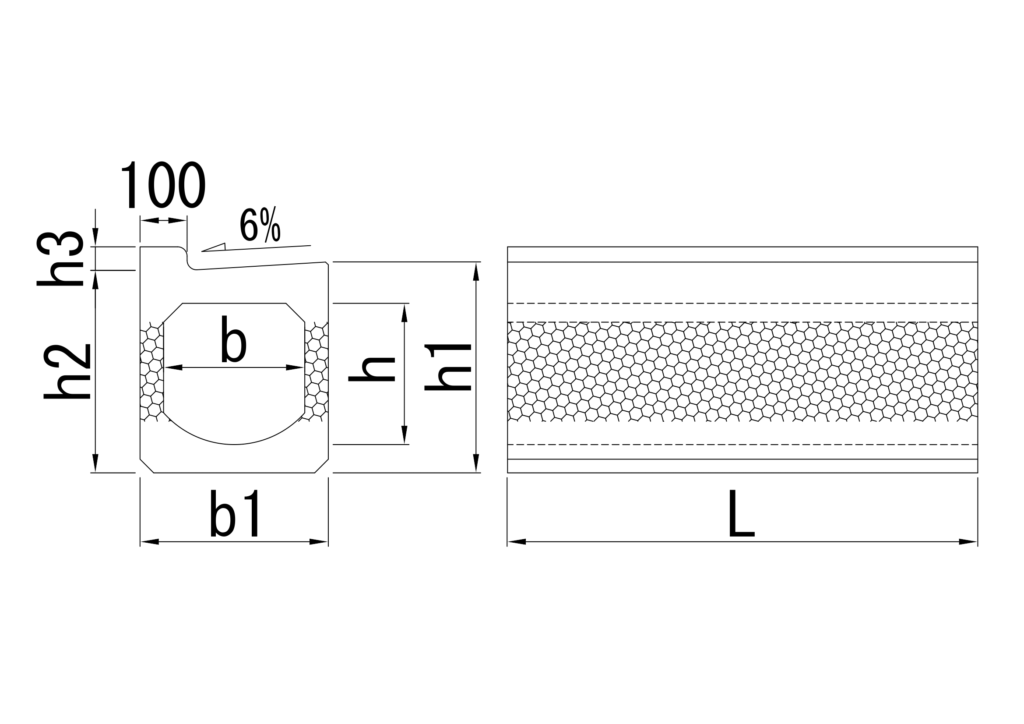

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 b 寸法 h 寸法 b1 寸法 h1 寸法 h2 寸法 h3 寸法 L ダウンロード
EAW-L300N 300 300 400 448 430 20
50
100
2000 PDF DXF CAD
EAW-L300S 300 300 400 448 430 20
50
100
2000 PDF DXF CAD
EAW-L300H 300 300 400 448 430 20
50
100
2000 PDF DXF CAD
EAW-L300HS 300 300 400 448 430 20
50
100
2000 PDF DXF CAD
EAW-L300G 300 300 400 448 430 20
50
100
2000 PDF DXF CAD
AW-L300N斜2〜5(切下げ) 300 300 400 448 430 20〜50 1000 PDF DXF CAD
EAW-L300N斜2〜10(切下げ) 300 300 400 448 430 20〜100 1000 PDF DXF CAD
EAW-L300N斜5〜10(切下げ) 300 300 400 448 430 50〜100 1000 PDF DXF CAD

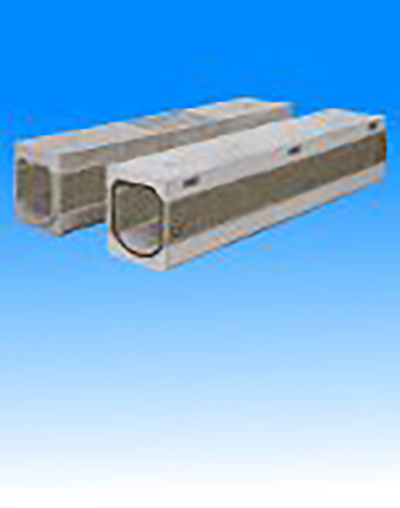

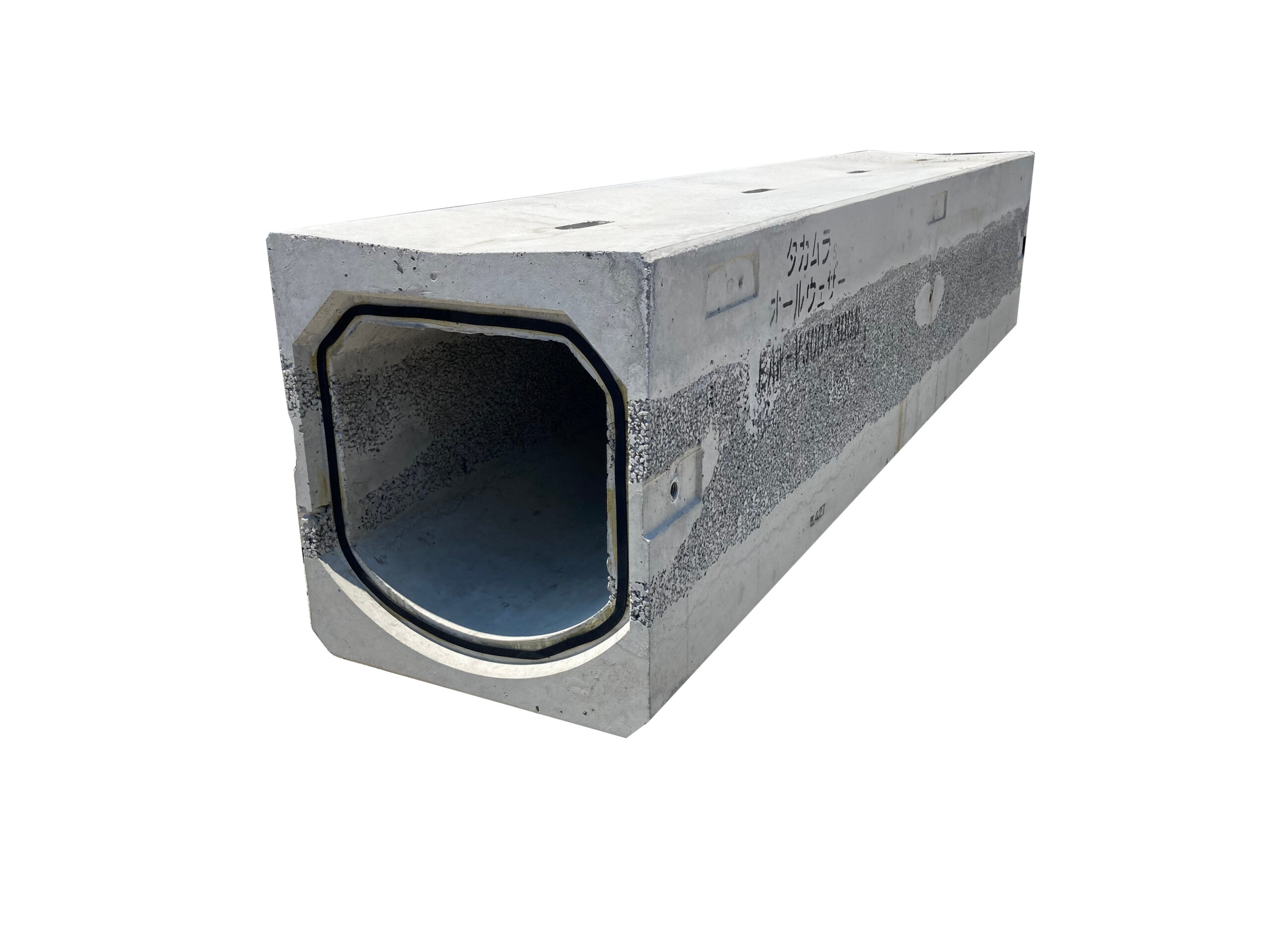

V型ポラコンオールウェザー EAW-V

特徴

縁石レスのV型BOX側溝(T-25縦断対応)です。(こちらの製品は受注生産品です。底版ポラコンの場合はT-14となります。)
標準型(EAW-V-N)に加え、 エプロン部の排水能力を高めた、 スリット型(EAW-V-S) グレーチング型(EAW-V-G) 排水性舗装対応の側面排水孔付きもあります。
バリアフリー施設に向いています。

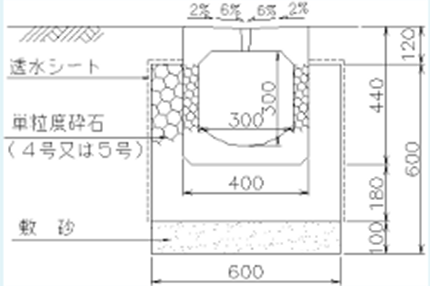

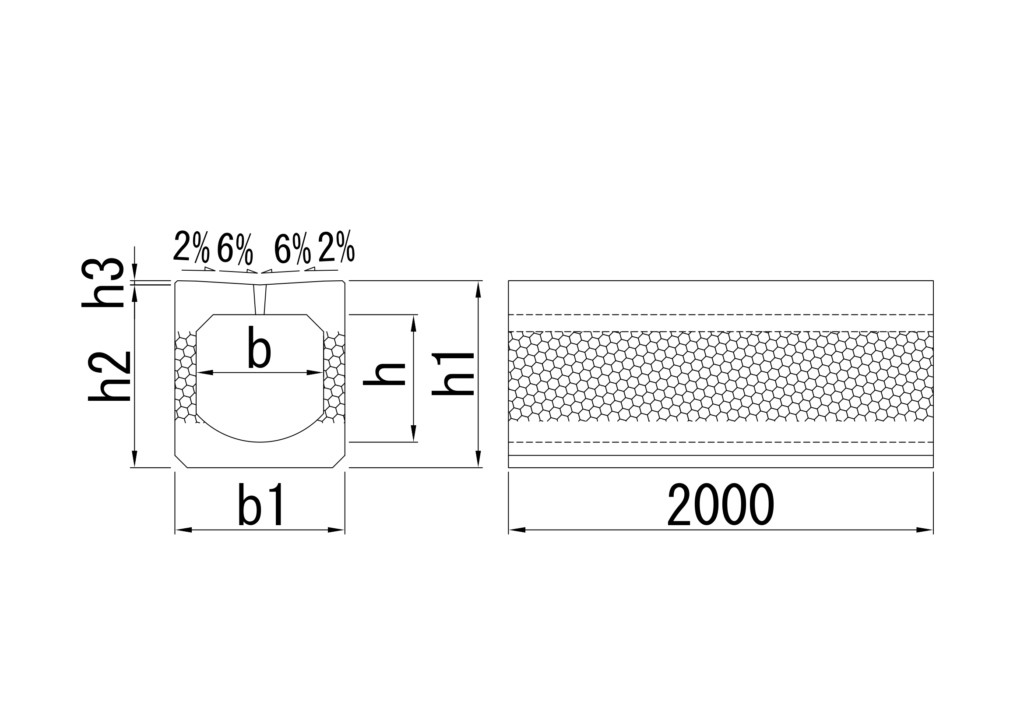

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 b 寸法 h 寸法 b1 寸法 h1 寸法 h2 寸法 h3 ダウンロード
EAW-V300N 300 300 400 440 430 10 PDF DXF CAD
EAW-V300S 300 300 400 440 430 10 PDF DXF CAD
EAW-V300H 300 300 400 440 430 10 PDF DXF CAD
EAW-V300HS 300 300 400 440 430 10 PDF DXF CAD
EAW-V300G 300 300 400 440 430 10 PDF DXF CAD
