U形側溝

PU

PU

3Dview

特徴

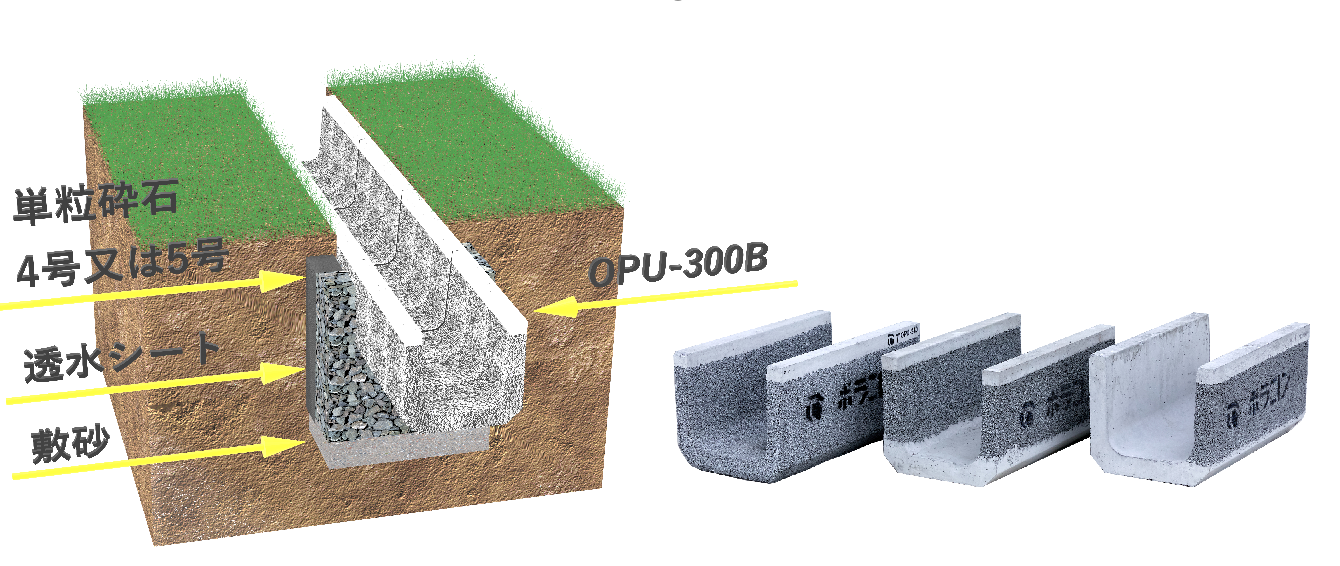

暗渠排水(集水)施設、浸透施設に使用できます。U字溝の周りに粗目砂を撒くと集水施設となり、単粒度の砕石を撒くと浸透施設となります。

JISタイプの一般U字溝と併用できます。

用途により、透水面を両面、片面、全面から選べます。また、透水面を底面のみや片面と底面などに限定することも出来ます。

側溝周りの洗堀を防げます。

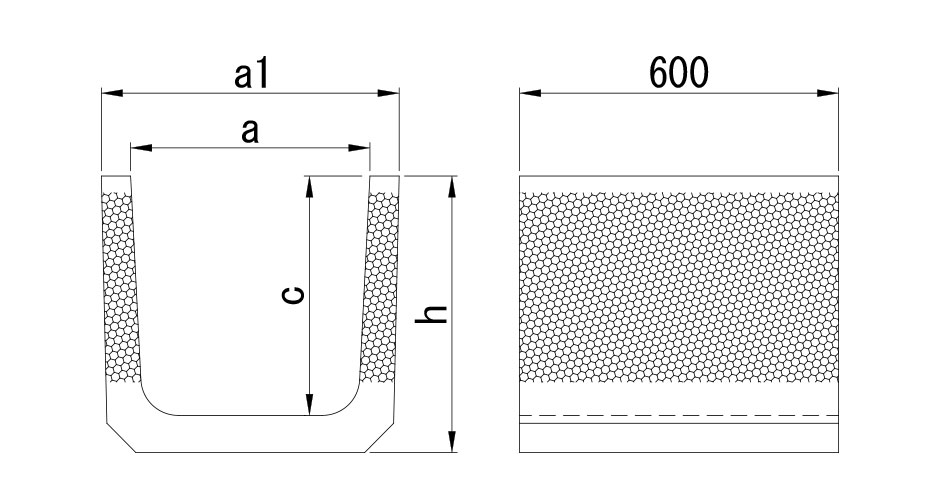

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。

名称	寸法 a	寸法 a1	寸法 c	寸法 h	参考重量 / Kg	ダウンロード
PU-180	180	250	180	220	29	PDF DXF CAD
PU-240	240	330	240	290	46	PDF DXF CAD
PU-300A	300	400	240	300	58	PDF DXF CAD
PU-300B	300	400	300	360	66	PDF DXF CAD
PU-300C	300	400	360	425	77	PDF DXF CAD
PU-360A	360	460	300	365	75	PDF DXF CAD
PU-360B	360	460	360	425	83	PDF DXF CAD
PU-450	450	560	450	520	112	PDF DXF CAD
PU-600	600	740	600	680	175	PDF DXF CAD

カタログPDF 単位設計処理量施工マニュアルメンテナンス
