パイプ

パイプ

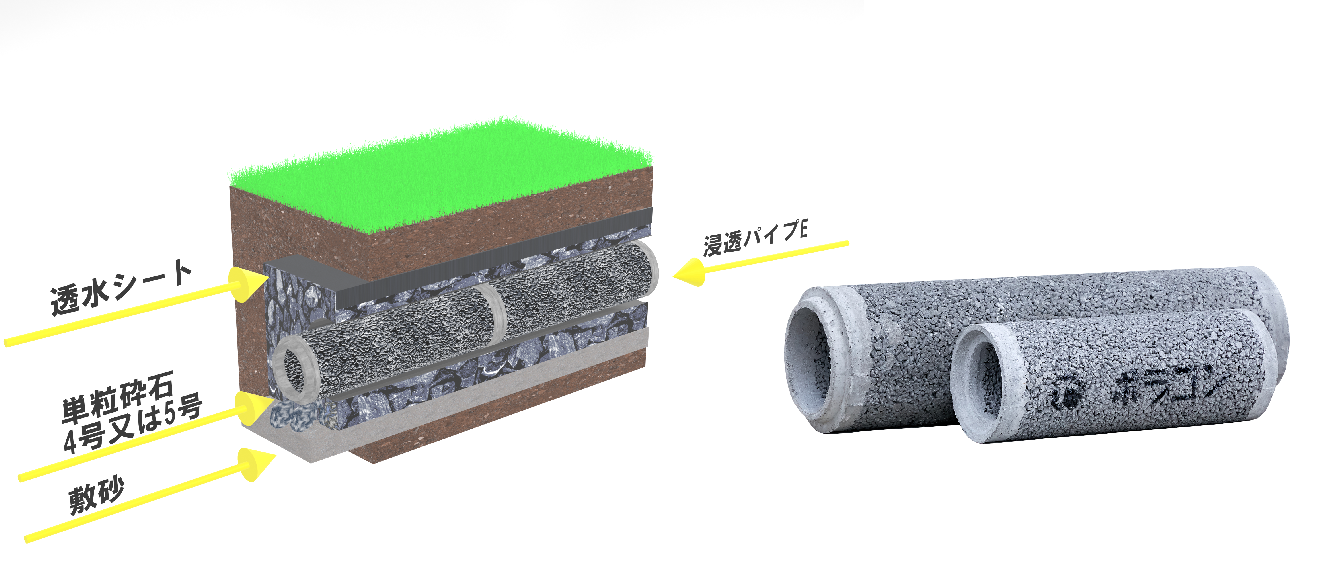

浸透ポラコンパイプE

地表面近く(不飽和帯)に浸透させる場合に有効で、自然浸透に近い形で浸透させるため地下水に与える影響が少ない製品です。
樹木、草木の根元へ空気や水などを供給し、育成促進に効果があります。
地下30〜150cmの位置で浸透させるため、遊水地、浸透池に比べて土地の有効利用がはかれます。

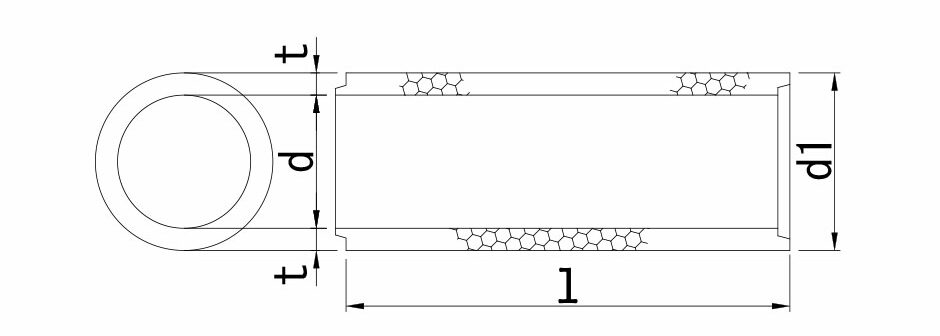

寸法図

★ポラコンパイプの許容土被りについて

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 d 寸法 d1 寸法 t 寸法 l 参考重量 / Kg ダウンロード
E-150 150 220 35 600 23 PDF DXF CAD
E-200 200 280 40 1000 58 PDF DXF CAD
E-250 250 340 45 1000 80 PDF DXF CAD
E-300 300 400 50 1000 106 PDF DXF CAD

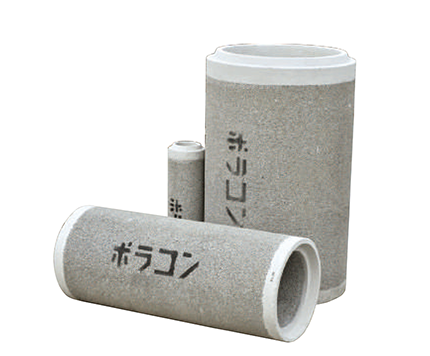

集水ポラコンパイプK

ポラコンパイプは印籠継手になっているので配管も布設も極めて簡単です。
布設時の不等沈下に対する安全性を考えて、管長を短くしてあるので扱い易い製品です。
動荷重及び静荷重に対して十分な耐圧強度があります。
選択できるフィルター材の範囲が広いです。

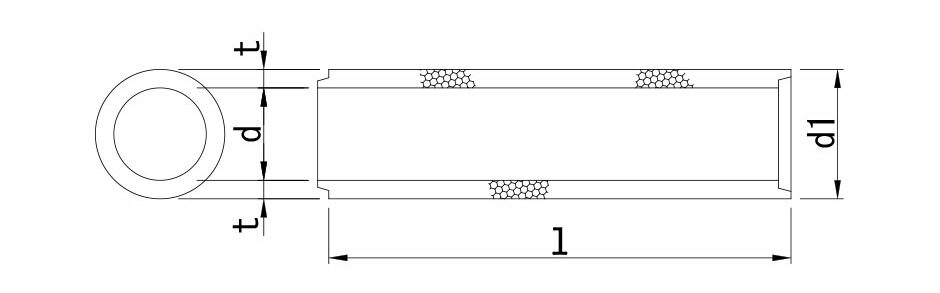

寸法図

★ポラコンパイプの許容土被りについて

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 d 寸法 d1 寸法 t 寸法 l 参考重量 / Kg ダウンロード
K-100 100 160 30 600 14 PDF DXF CAD
K-150 150 220 35 600 23 PDF DXF CAD
K-200 200 280 40 1000 60 PDF DXF CAD
K-250 250 340 45 1000 85 PDF DXF CAD
K-300 300 400 50 1000 110 PDF DXF CAD
K-350 350 450 50 1000 120 PDF DXF CAD
K-400 400 506 53 1000 150 PDF DXF CAD
K-500 500 626 63 1000 225 PDF DXF CAD
K-600 600 750 75 1000 317 PDF DXF CAD
K-700 700 874 87 1000 430 PDF DXF CAD
パイプの関連製品
蓋 KL

ポラコンパイプの端部に桝等の受けが使用できない場合などに使います。ポラコンパイプ内部への砂等の侵入を防ぎます。

継手 TK
ポラコンパイプを最大4本連結させることができます。ポラコンパイプを上下から挟むように使用します。小径パイプの連結に適しています。
