可変側溝

可変側溝

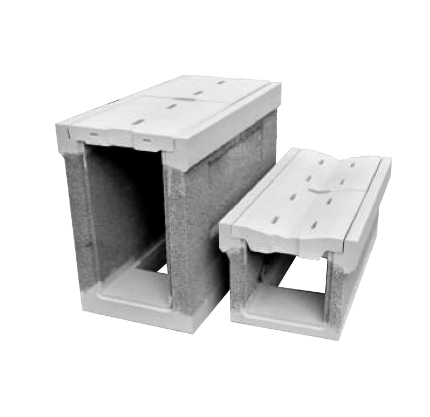

APU(可変勾配型)

特徴

暗渠排水(集水)施設、浸透施設に使用できます。側溝の周りに粗目砂を撒くと集水施設となり、単粒度の砕石を撒くと浸透施設となります。
落蓋式なので舗装止めの機能を有します。
側面から集水するのでグランドコンディションの機能維持に最適です。
用途により、透水面を両面、片面、全面から選べます。また、透水面を底面のみや片面と底面などに限定することも出来ます。
落蓋式の可変勾配型側溝です。
有効深さ300〜800まで対応できます。

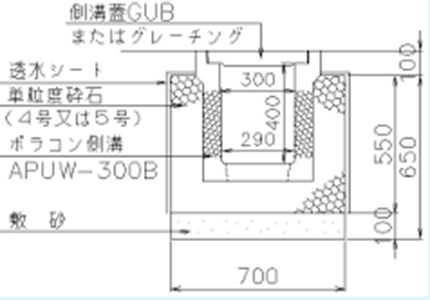

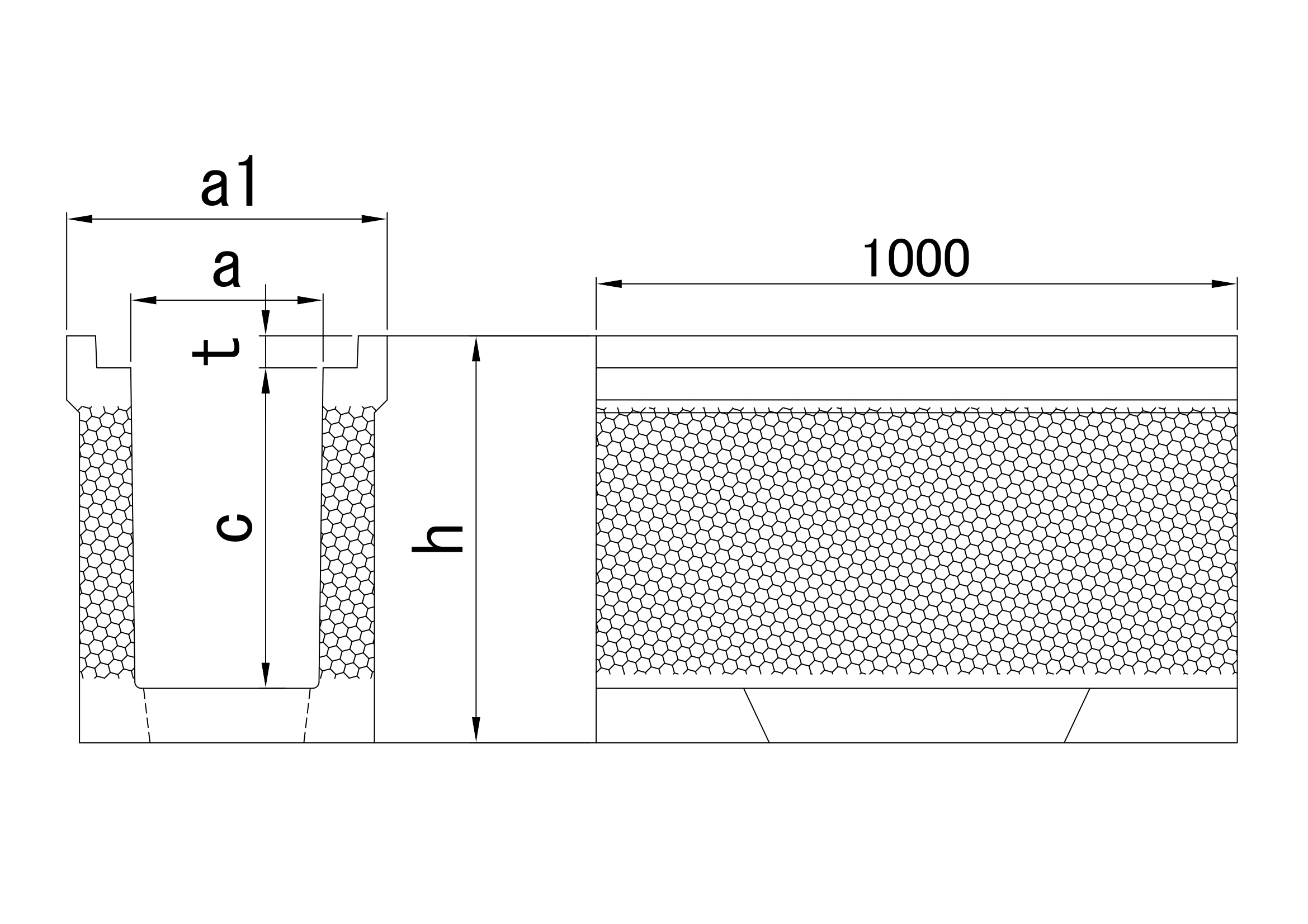

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 a1 寸法 c 寸法 t 寸法 h 参考重量(Kg) ダウンロード
APU-300A 300 500 300 50 410 144 PDF DXF CAD
APU-300B 300 500 400 50 520 192 PDF DXF CAD
APU-300C 300 500 500 50 635 256 PDF DXF CAD
APU-300D 300 500 600 50 750 307 PDF DXF CAD
APU-300E 300 500 700 50 865 369 PDF DXF CAD
APU-300F 300 500 800 50 980 441 PDF DXF CAD

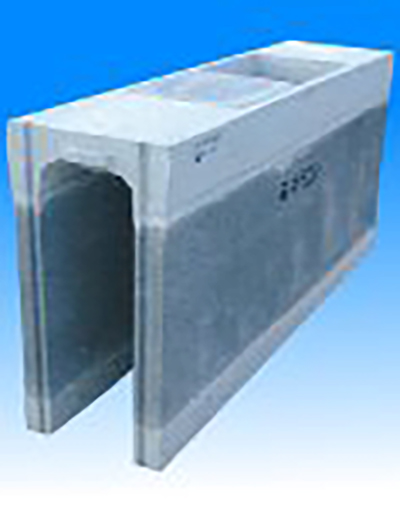

MOF(自由勾配側溝)

特徴

T-25縦断対応側溝です。
排水機能と浸透機能を合わせ持つ自由勾配側溝です。
側溝の周りに粗目砂を撒くと集水施設となり、単粒度の砕石を撒くと浸透施設となります。
集中豪雨対策に有効です。
堤体内の浸透水を速やかに排水し、堅固で良好な堤防を保持する事により、洪水時に備える事が出来ます。
有効深さ300〜800まで対応できます。

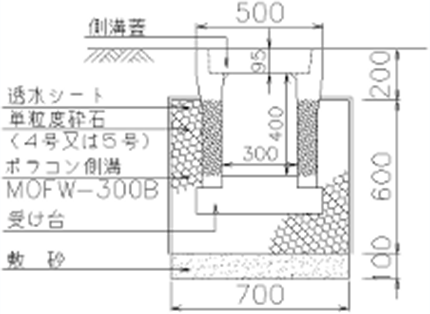

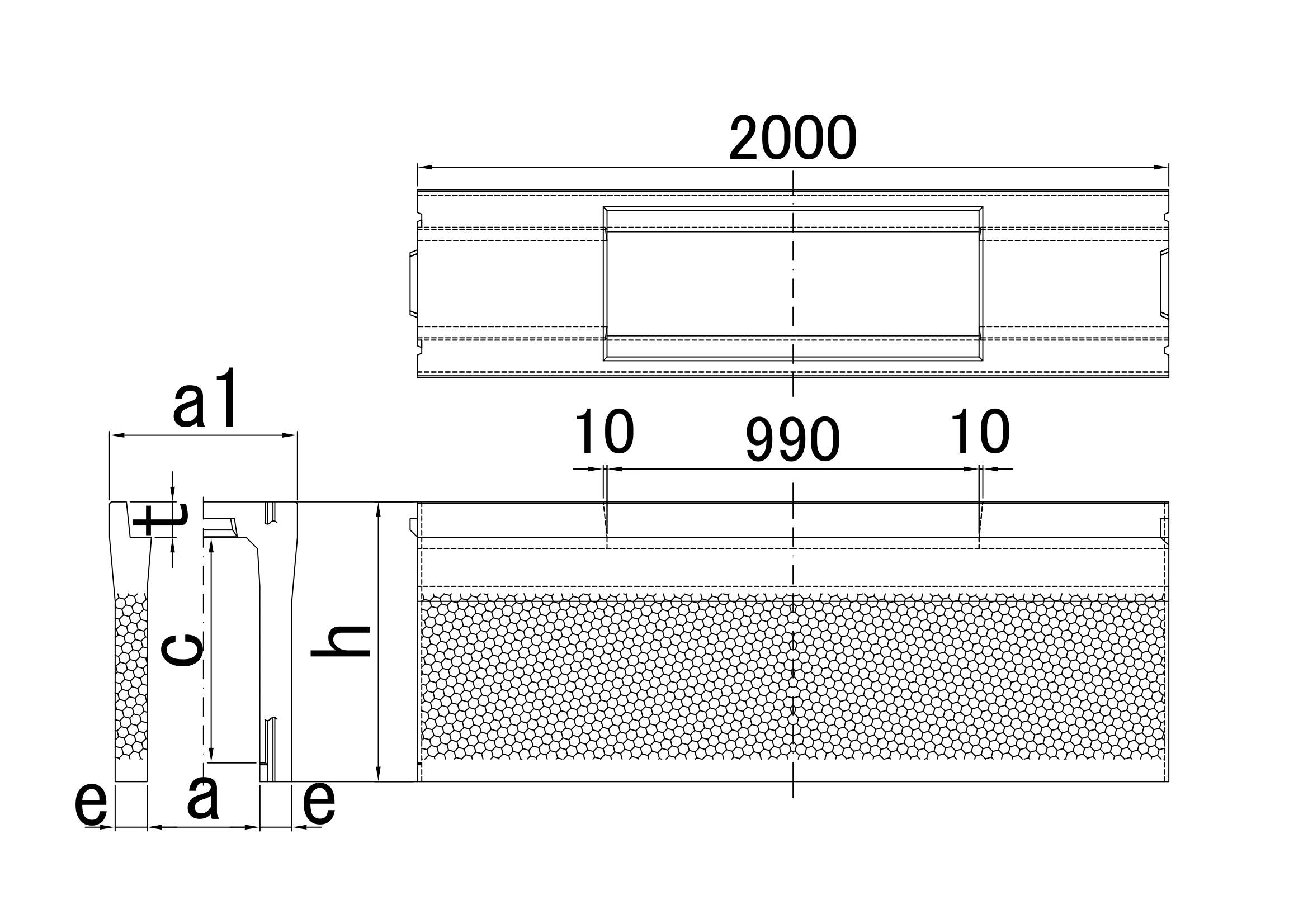

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 a1 寸法 e 寸法 c 寸法 t 寸法 h 参考重量(Kg) ダウンロード
MOF-300A 300 500 75 300 95 445 351 PDF DXF CAD
MOF-300B 300 500 75 400 95 545 411 PDF DXF CAD
MOF-300C 300 500 75 500 95 645 471 PDF DXF CAD
MOF-300D 300 500 85 600 95 745 577 PDF DXF CAD
MOF-300E 300 500 85 700 95 845 645 PDF DXF CAD
MOF-300F 300 500 85 800 95 945 713 PDF DXF CAD

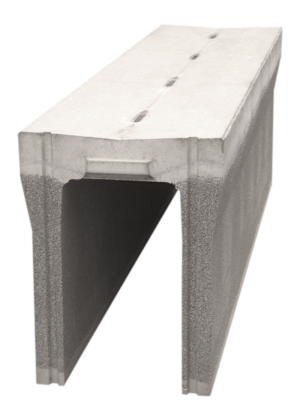

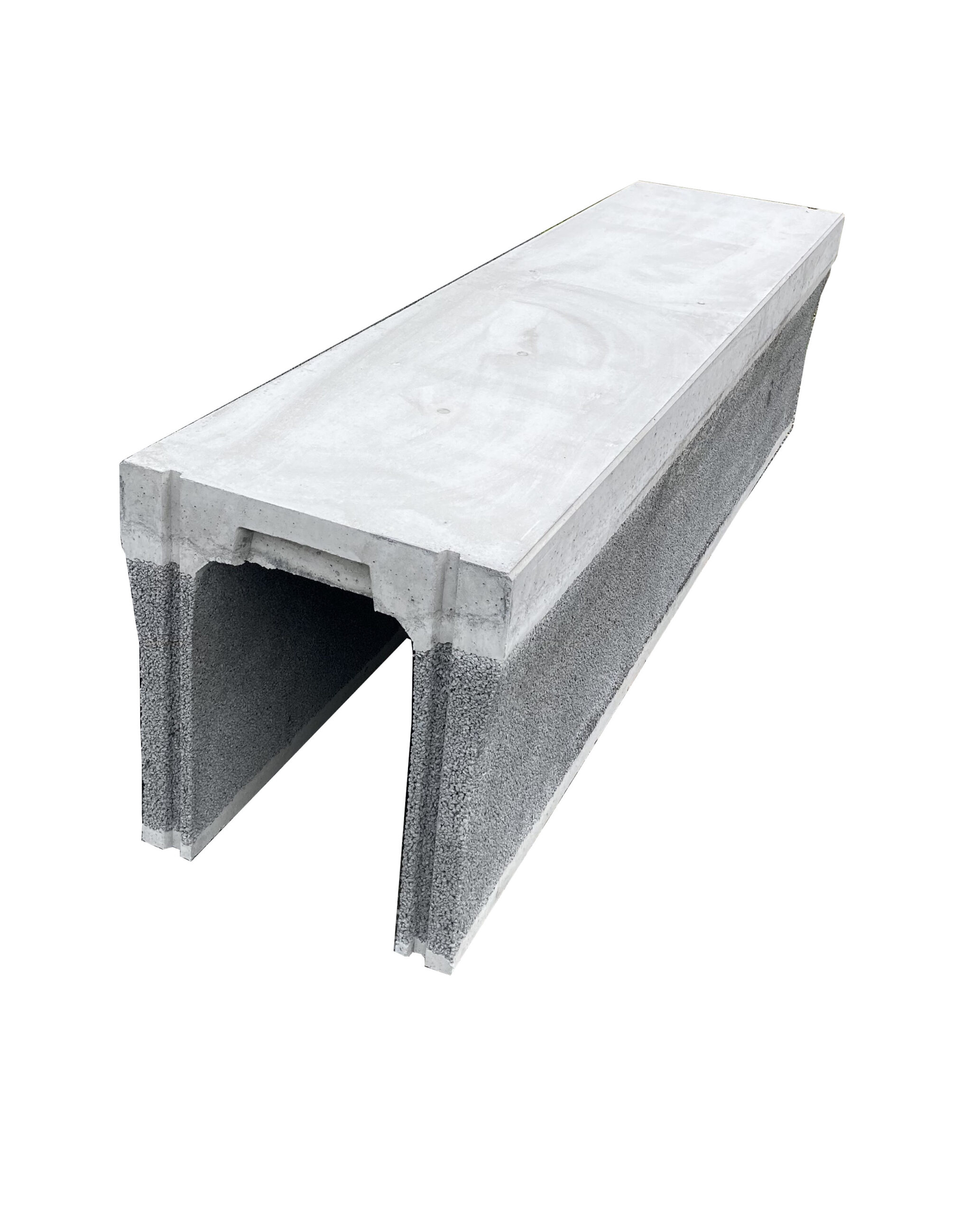

MOFV(V型自由勾配側溝)

特徴

T-25縦断対応側溝です。
排水機能と浸透機能を合わせ持つ自由勾配側溝です。
側溝の周りに粗目砂を撒くと集水施設となり、単粒度の砕石を撒くと浸透施設となります。
集中豪雨対策に有効です。天版をV型にし、表面排水能力を高めています。
堤体内の浸透水を速やかに排水し、堅固で良好な堤防を保持する事により、洪水時に備える事が出来ます。
有効深さ300〜800まで対応できます。

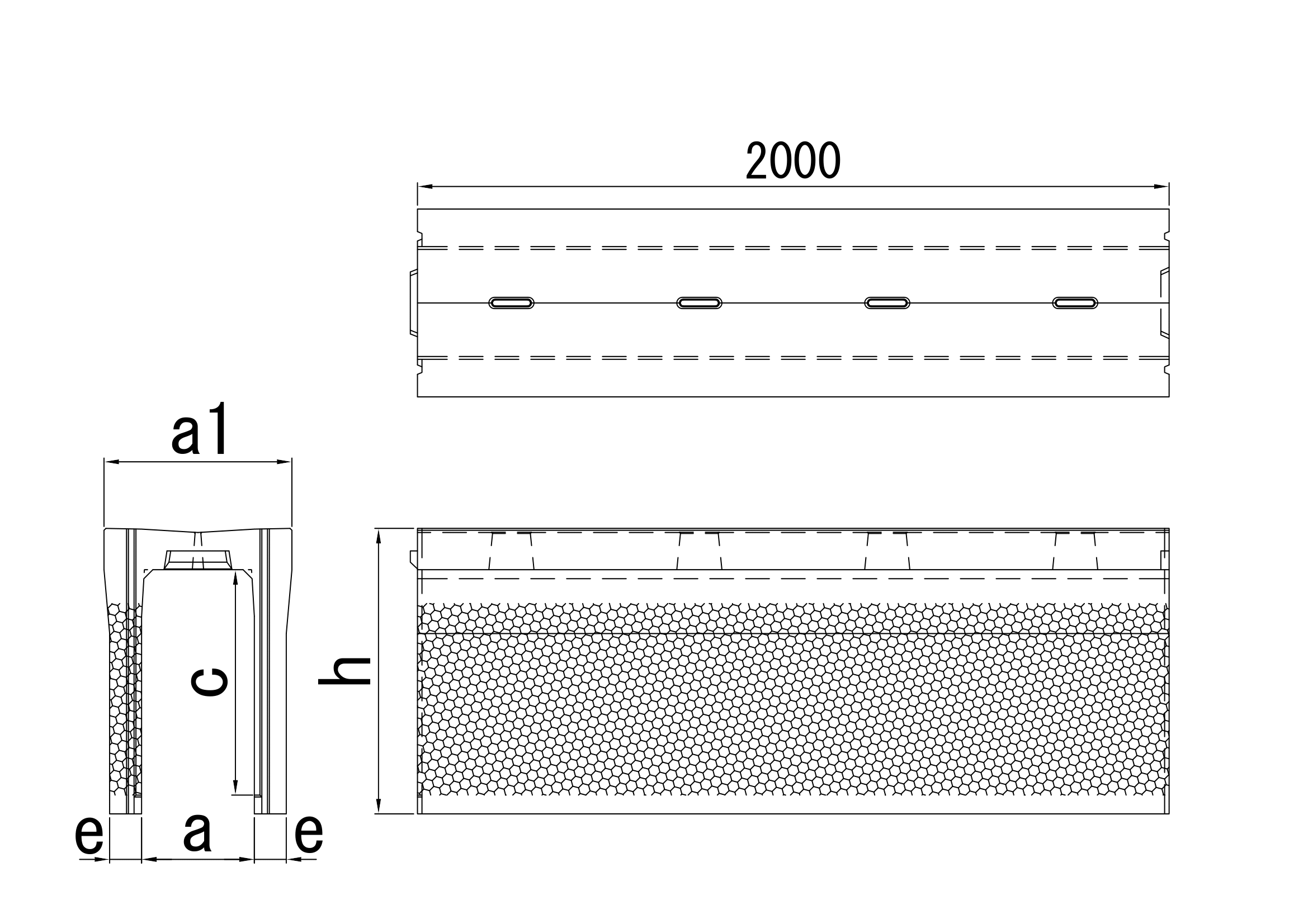

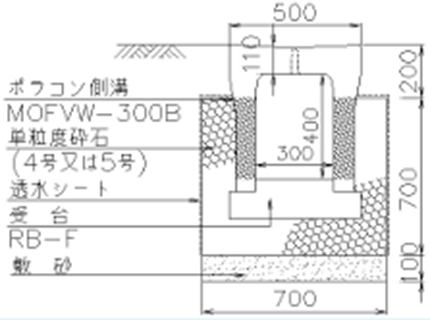

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 a1 寸法 e 寸法 c 寸法 h 参考重量(Kg) ダウンロード
MOFV-300A 300 500 75 300 460 459 PDF DXF CAD
MOFV-300B 300 500 75 400 560 519 PDF DXF CAD
MOFV-300C 300 500 75 500 660 579 PDF DXF CAD
MOFV-300D 300 500 85 600 760 785 PDF DXF CAD
MOFV-300E 300 500 85 700 860 853 PDF DXF CAD
MOFV-300F 300 500 85 800 960 921 PDF DXF CAD
可変側溝の関連製品
Ⅴ形コンクリート蓋 GSB

V形コンクリート蓋です。V形になっているため、表面水を速やかにU字溝内に導きます。全サイズ、落U側溝GPU-Aタイプに使用できます。また、GSB-300は可変側溝APUにも使用することができます。

フラット形コンクリート蓋 GUB

フラット形コンクリート蓋です。GUB-240、300は落U側溝GPU-Aタイプに使用できます。GUB-300は可変側溝APUに使用することができます。
