浸透井戸

浸透井戸

井戸 EW

施設の一箇所あたりの雨水処理量が大きく、特に工場、公共施設、商業施設及び宅地内において有効な製品です。
人孔桝の下に設置可能で、貯留効果が大きいです。
縦に深く設置され、かつ全断面で浸透するので透水性の良い地層がある場合、特に有効に機能します。

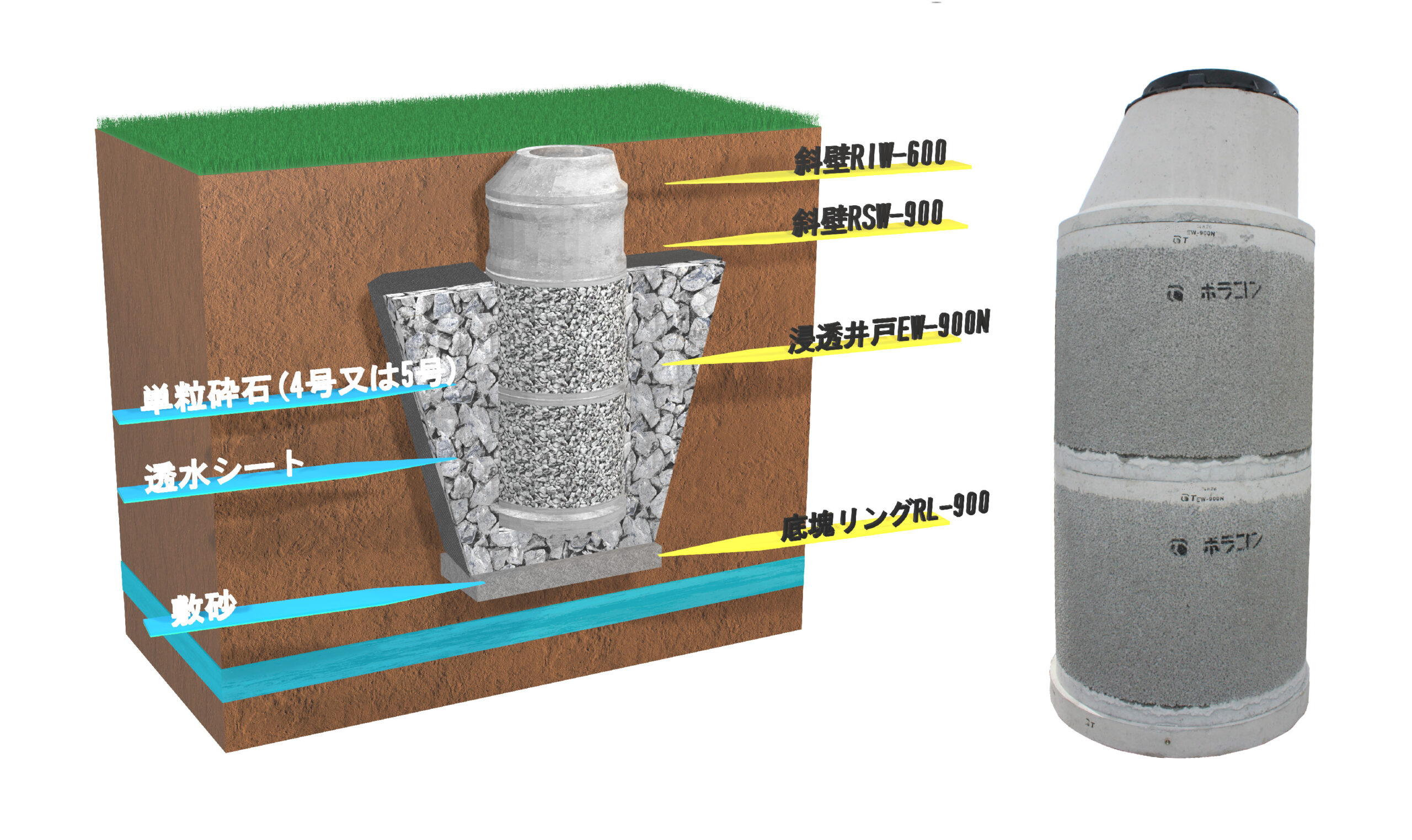

浸透井戸の構造と実機写真

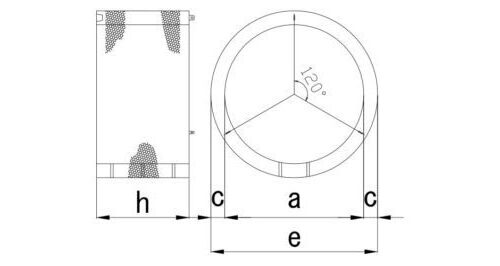

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 e 寸法 c 寸法 h 参考重量 / Kg ダウンロード
EW-900N 900 1200 150 1000 940 PDF DXF CAD
EW-1200N 1200 1500 150 1000 1210 PDF DXF CAD
EW-1500N 1500 1800 150 1000 1490 PDF DXF CAD
EW-2000N 2000 2500 250 1000 3390 PDF DXF CAD

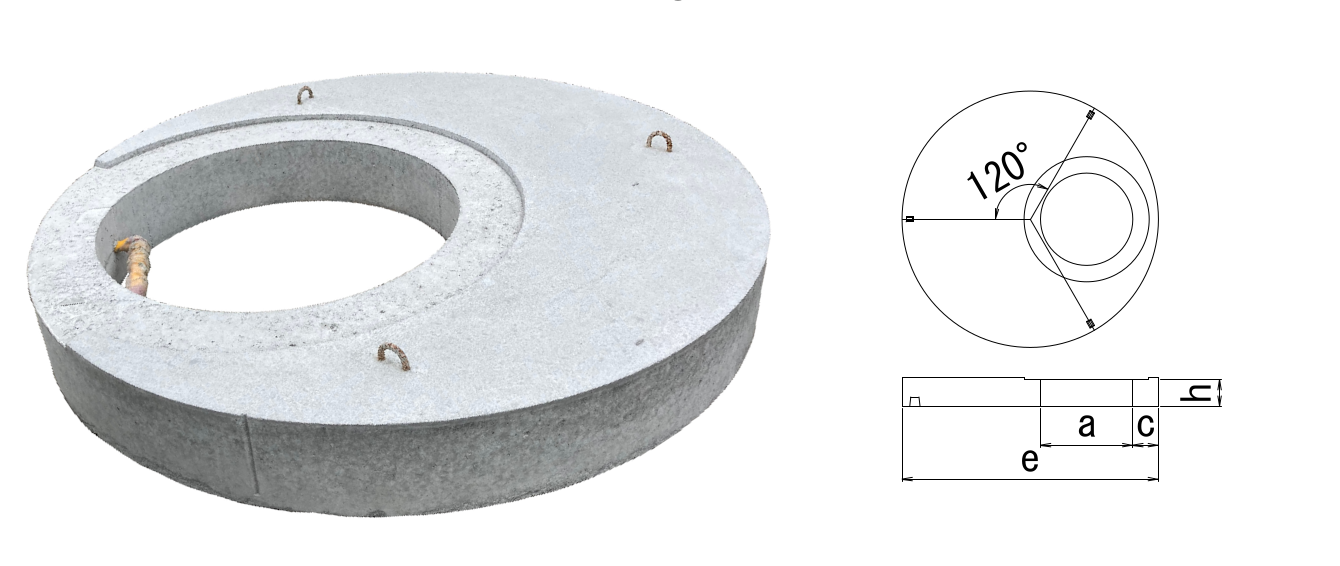

床版塊 RWCB

大口径の井戸に直壁や斜壁を設置する場合に、径を絞るために使用します。

浸透部の中間ステージとして使用することも出来ます。

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法a 寸法c 寸法e 寸法h 参考重量 / Kg ダウンロード
RWCB-900N 600 145 1250 170 366 PDF DXF CAD
RWCB-1200N 900 150 1500 200 545 PDF DXF CAD
RWCB-1500N 900 150 1800 200 1122 PDF DXF CAD
RWCB-2000N 900 195 2500 260 3204 PDF DXF CAD

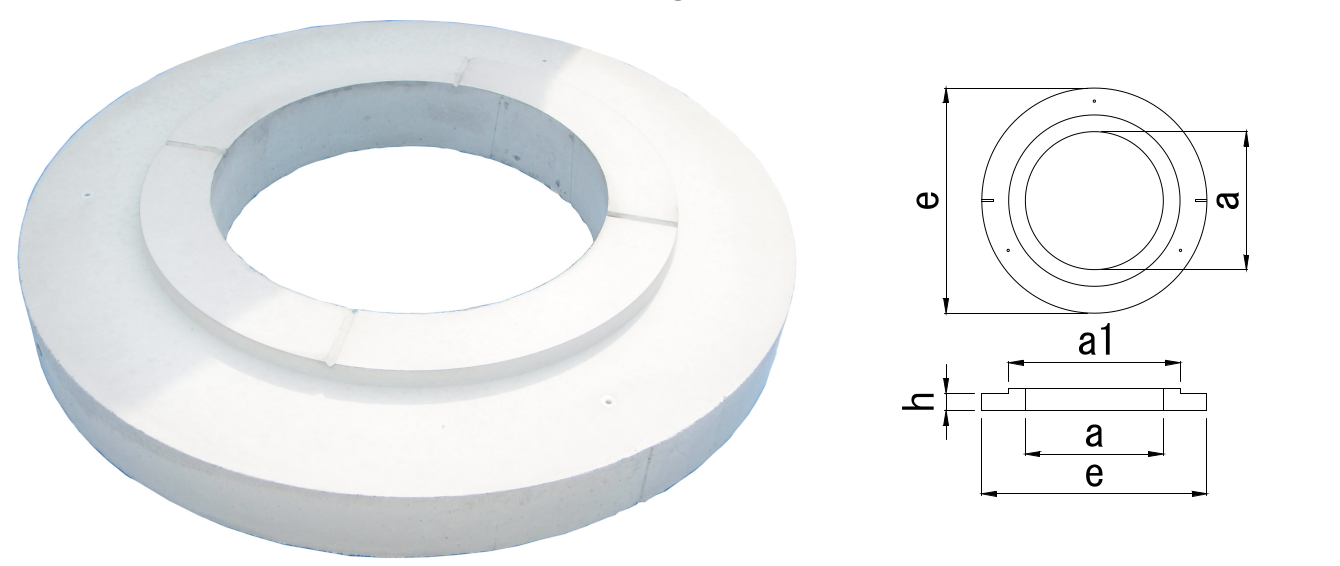

底塊リング RL

施設最下部に設置します。水平レベルが取りやすく、施工性、安定性が向上します。

施工後の井戸全体の沈み込み防止効果があります。

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法a 寸法a1 寸法e 寸法h 参考重量 / Kg ダウンロード
RL-900 650 880 1250 120 277 PDF DXF CAD
RL-1200 950 1180 1550 120 366 PDF DXF CAD
RL-1500 1250 1480 1850 120 456 PDF DXF CAD
RL-2000 1650 1970 2500 200 1598 PDF DXF CAD

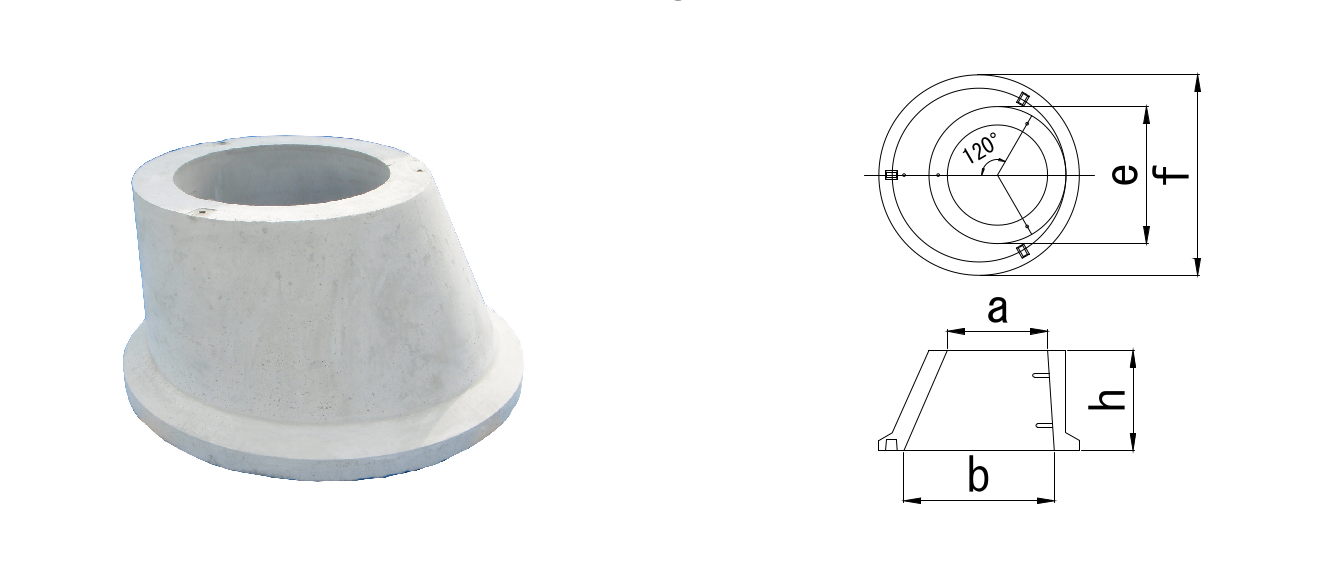

斜壁 RIW

内径900または1200の井戸や直壁などから一般的な鋳鉄蓋(内径600)まで、径を絞ります。

内径600の鋳鉄蓋が使用できます。

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法a 寸法b 寸法e 寸法f 寸法h 参考重量 / Kg ダウンロード
RIW-600A 600 900 820 1200 300 262 PDF DXF CAD
RIW-600C 600 900 820 1200 600 344 PDF DXF CAD
RIW-600D 600 1200 820 1500 600 574 PDF DXF CAD

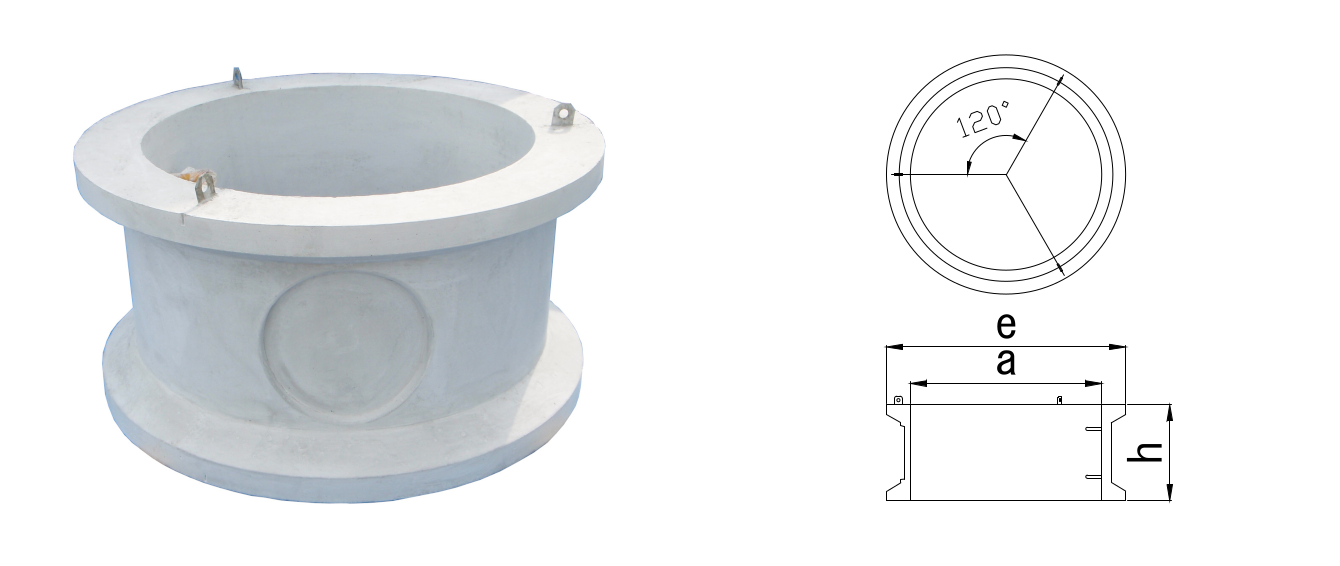

直壁 RSW

内径900と1200があります。管接続のための薄肉部があります。

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法a 寸法e 寸法h 参考重量 / Kg ダウンロード
RSW-900A 900 1200 300 244 PDF DXF CAD
RSW-900B 900 1200 600 362 PDF DXF CAD
RSW-1200A 1200 1500 300 325 PDF DXF CAD
RSW-1200B 1200 1500 600 515 PDF DXF CAD

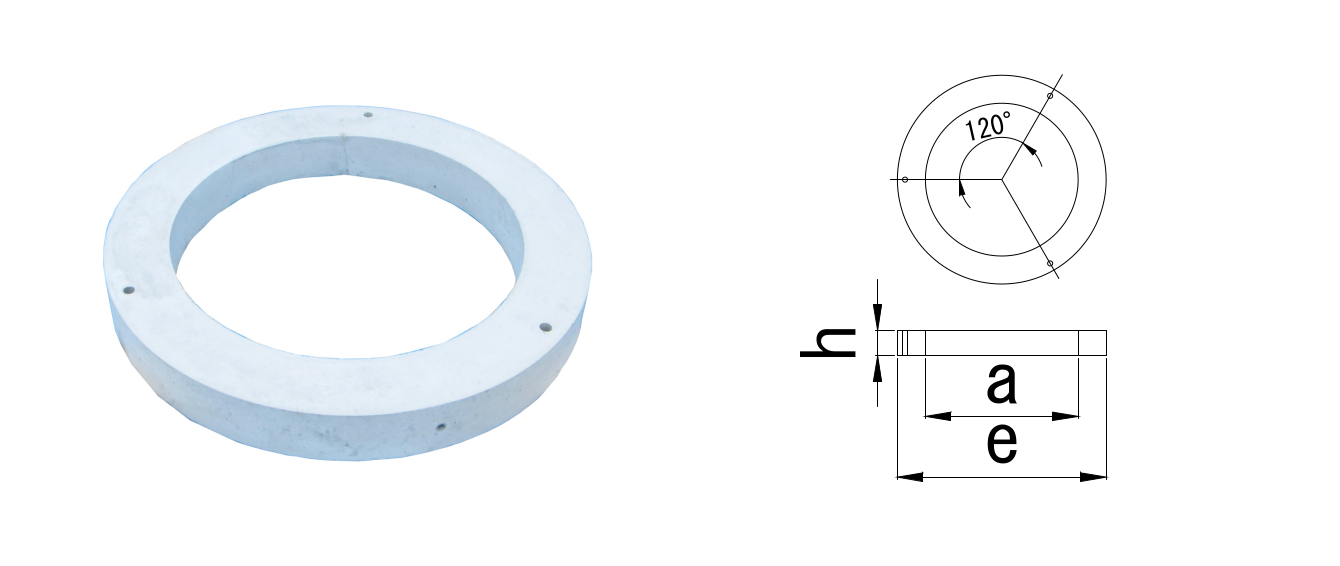

調整リング(調整塊) RP

高さ調整のため斜壁と蓋の間に設置します。高さは、50、100、150の3種類あります。

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法a 寸法e 寸法h 参考重量 / Kg ダウンロード
RP-600(h=50) 600 820 50 29 PDF DXF CAD
RP-600(h=100) 600 820 100 58 PDF DXF CAD
RP-600(h=150) 600 820 150 87 PDF DXF CAD
浸透井戸の関連製品
床版塊 RWCB
大口径の井戸に直壁や斜壁を設置する場合に、径を絞るために使用します。浸透部の中間ステージとして使用することも出来ます。
底塊リング RL
施設最下部に設置します。水平レベルが取りやすく、施工性、安定性が向上します。施工後の井戸全体の沈み込み防止効果があります。
斜壁 RIW
内径900または1200の井戸や直壁などから一般的な鋳鉄蓋(内径600)まで、径を絞ります。内径600の鋳鉄蓋が使用できます。
直壁 RSW
内径900と1200があります。管接続のための薄肉部があります。
調整リング RP
高さ調整のため斜壁と蓋の間に設置します。高さは、50、100、150の3種類あります。
鋳鉄蓋
井戸用蓋(鋳鉄蓋)です。
