浸透桝

浸透桝

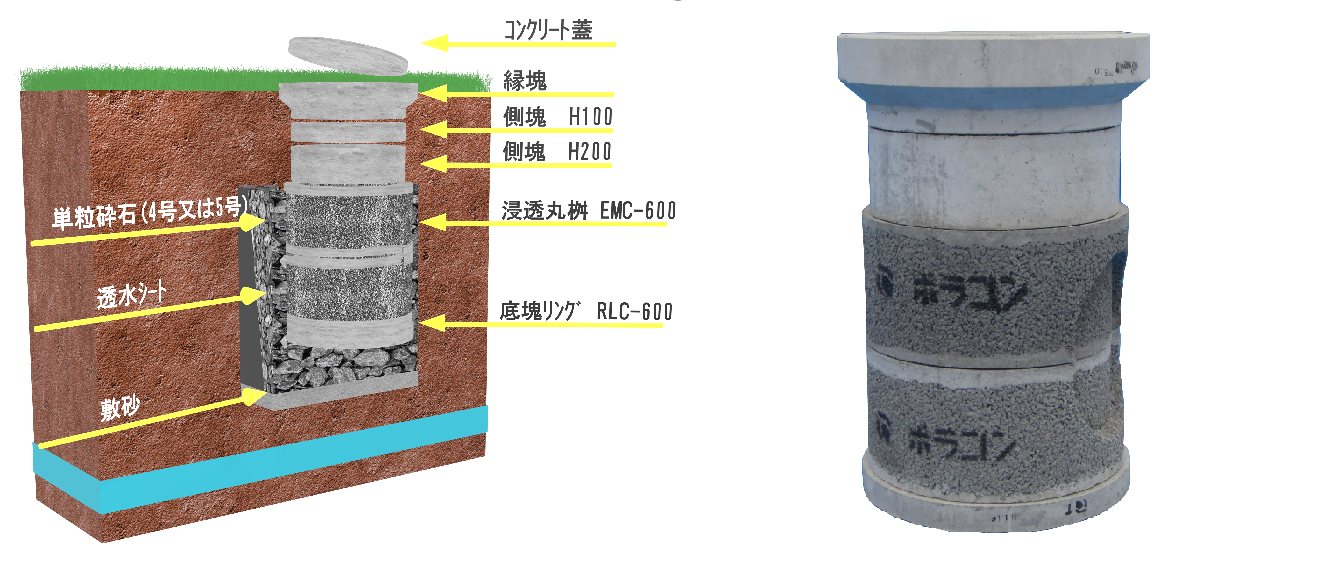

丸桝 EMC

主に路面上の雨水を集め、直接河川に流さずに一度ここで貯留・浸透させて、下水道や河川の負担を軽減させます。

3Dview

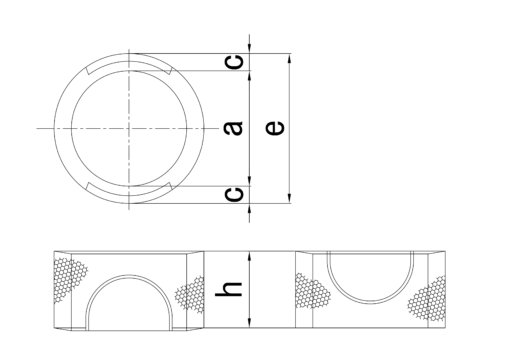

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 e 寸法 c 寸法 h 参考重量 / Kg ダウンロード
EMC-450 450 550 50 240 39 PDF DXF CAD
EMC-500 500 620 60 300 55 PDF DXF CAD
EMC-600 600 780 90 400 124 PDF DXF CAD

宅内桝 EM

身近な雨水処理に威力を発揮する浸透桝で、住宅用として使用します。雨樋から桝へ接続し、雨水を宅地内で浸透させます。

3Dview

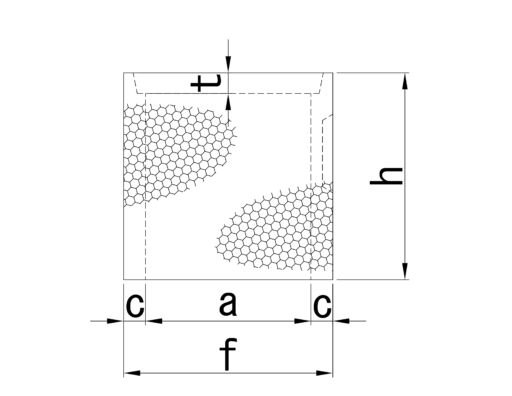

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 f 寸法 c 寸法 t 寸法 h 参考重量 / Kg ダウンロード
EM-250×500 250 310 25 25 500 22 PDF DXF CAD
EM-300×500 300 360 25 25 500 25 PDF DXF CAD
EM-350×600 350 450 50 45 600 69 PDF DXF CAD
EM-350×300 350 450 50 - 300 36 PDF DXF CAD
EM-400×500 400 506 53 50 500 69 PDF DXF CAD
EM-400×300 400 506 53 - 300 44 PDF DXF CAD

角桝 EMBX

宅内桝よりも雨水処理量が大きく、共同住宅、店舗等の中規模建造物に適しています。建物周りの雨上がり後のぬかるみを防ぎます。

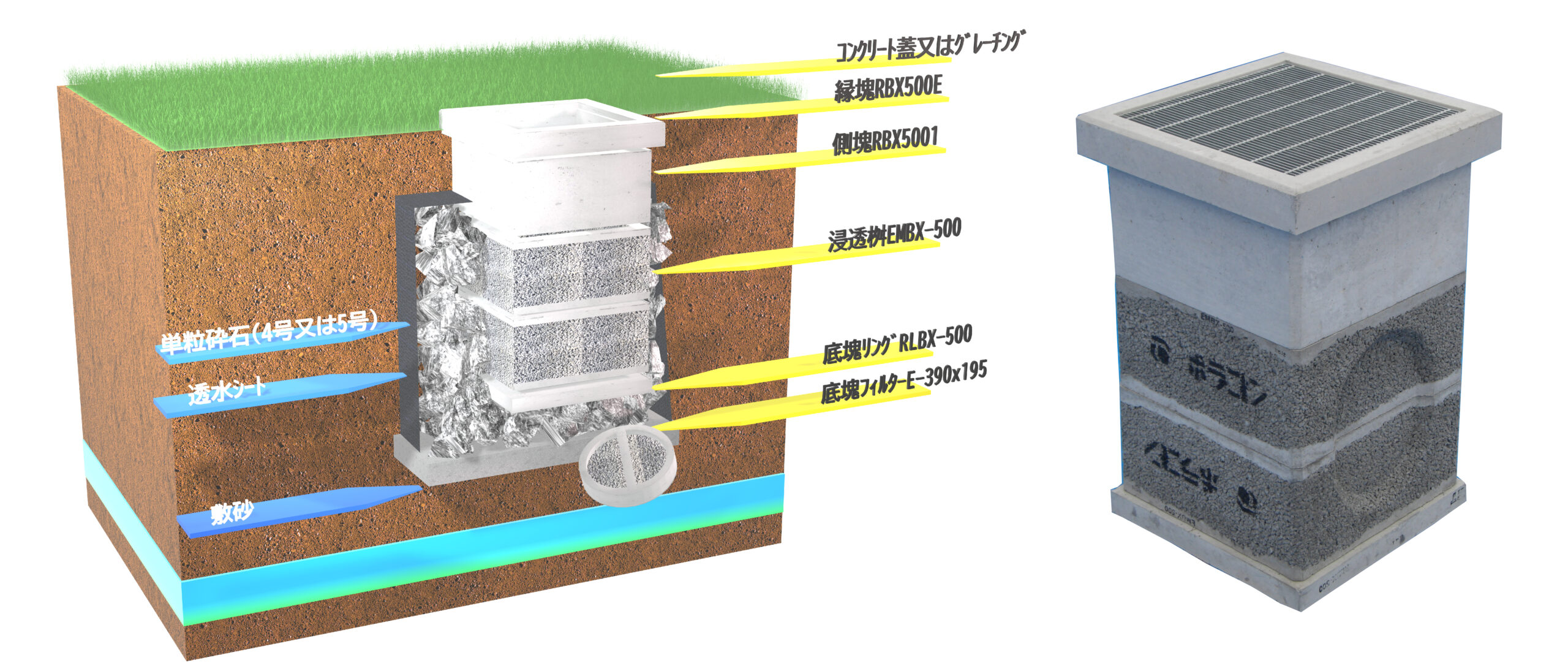

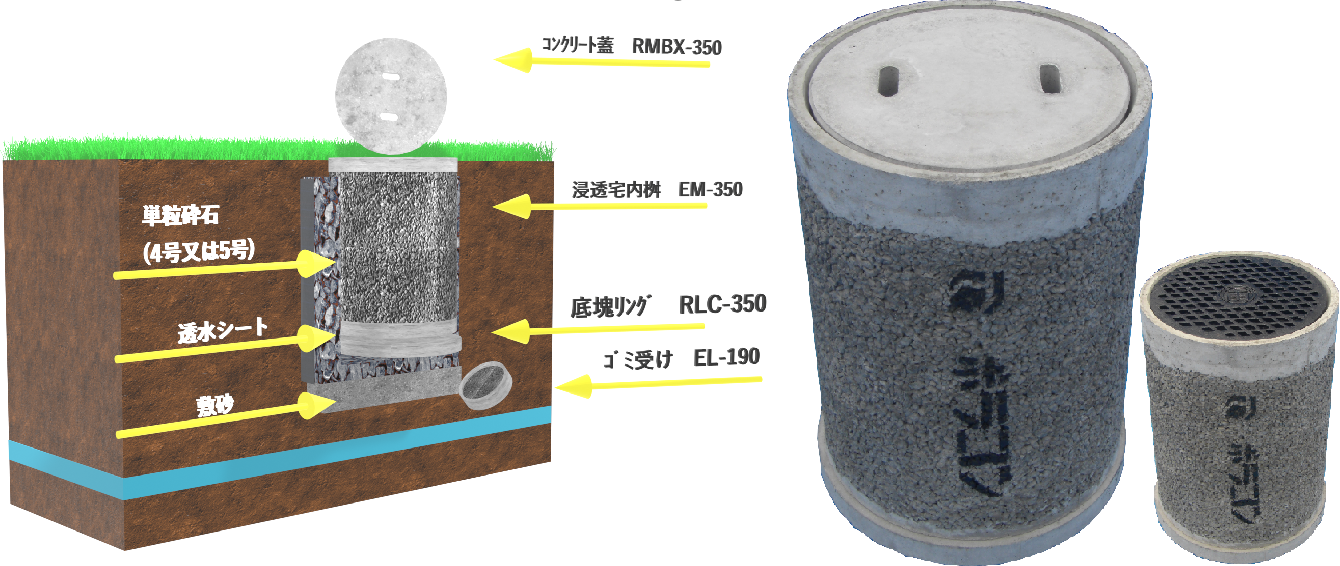

浸透桝の画像と浸透施設の構造(角桝)

3Dview

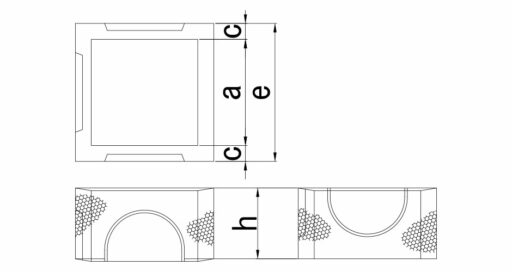

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 e 寸法 c 寸法 h 参考重量 / Kg ダウンロード
EMBX-300 300 400 50 300 43 PDF DXF CAD
EMBX-360 360 460 50 300 50 PDF DXF CAD
EMBX-400 400 520 60 300 66 PDF DXF CAD
EMBX-450 450 570 60 300 72 PDF DXF CAD
EMBX-500 500 620 60 300 70 PDF DXF CAD
EMBX-600 600 780 90 400 161 PDF DXF CAD
EMBX-600(H=300) 600 720 60 300 105 PDF DXF CAD

車道用角桝

基本的な角桝を道路や大型車両の通行にも対応出来る様に改良したT-25対応製品です。

3Dview

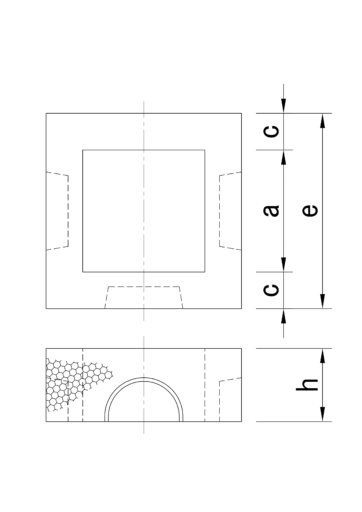

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 e 寸法 c 寸法 h 参考重量 / Kg ダウンロード
EMBX-4070 400 700 150 300 190 PDF DXF CAD
EMBX-4575 450 750 150 300 216 PDF DXF CAD
EMBX-5080 500 800 150 300 232 PDF DXF CAD
EMBX-6090 600 900 150 300 250 PDF DXF CAD

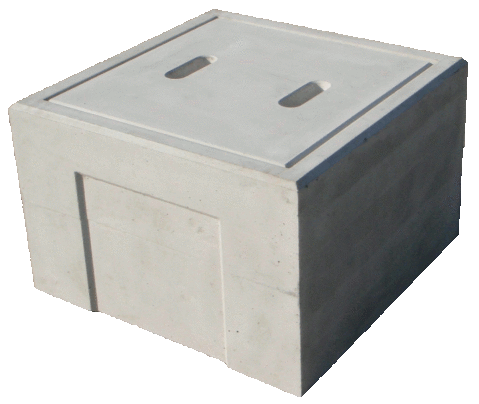

スリム縁塊

縁塊と側塊が一体となった、ストレートタイプの縁塊です。
側溝連結の際に縁塊に合わせて側塊を切り欠く煩わしい作業がいりません。
蓋がサイズダウンできます。グレーチングも対応できます。

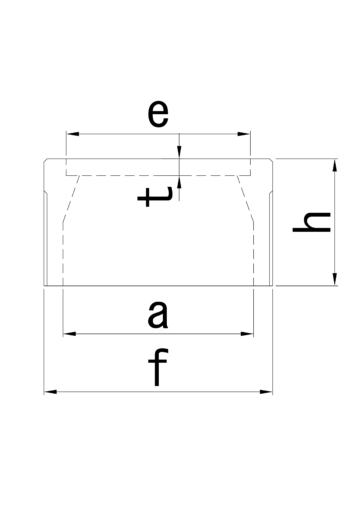

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 e 寸法 f 寸法 t 寸法 h 参考重量 / Kg ダウンロード
RBX-400ES1 400 440 520 53 400 109 PDF DXF CAD
RBX-400ES2 400 440 520 53 200 65 PDF DXF CAD
RBX-450ES1 450 480 570 53 400 121 PDF DXF CAD
RBX-450ES2 450 480 570 53 200 71 PDF DXF CAD
RBX-500ES1 500 530 620 53 400 136 PDF DXF CAD
RBX-500ES2 500 530 620 53 200 80 PDF DXF CAD
RBX-600ES1 600 580 720 53 400 181 PDF DXF CAD
RBX-600ES2 600 580 720 53 200 113 PDF DXF CAD
浸透桝の関連製品
スリム縁塊 PDF

スリム縁塊は、縁塊と側塊が一体となった、ストレートタイプの縁塊です。側溝連結の際に縁塊に合わせて側溝を切り欠く煩わしい作業がいりません。蓋がサイズダウンできます。グレーチングも対応できます。

側塊 RBX
コンクリート製で、高さ調整用に浸透桝の上段に設置します。
縁塊 RBX-E
蓋を載せるためのコンクリート製の受け枠です。
角桝用コンクリート蓋 RBX-F

コンクリート製の蓋です。RBX-600Fは2つ割になっています。
寸法図

丸桝用コンクリート蓋 RMB

コンクリート製の蓋です。350用と400用には、雨樋を通すためのφ80の穴が開いているAタイプがあります。

側塊 RMC

コンクリート製で、高さ調整用に浸透桝の上段に設置します。

底塊フィルター

対応機種は下記となります。
○EL-190・・・参考重量2Kg
RLC-350、400
RLBX-300、360、400、4070

○E-390×195・・・参考重量14Kg
RLC-500、600
RLBX-450、500、600、4575、5080、6090

底塊リング RLBX
施設最下部に設置し、底面からの砕石の侵入を防ぎます。水平レベルが取りやすく、施工性、安定性が向上し、施工後の桝全体の沈み込み防止効果があります。中央部に穴が開いており、フィルター(ゴミ受け)を設置できます。
底塊リング RLC
施設最下部に設置し、底面からの砕石の侵入を防ぎます。水平レベルが取りやすく、施工性、安定性が向上し、施工後の桝全体の沈み込み防止効果があります。中央部に穴が開いており、フィルター(ゴミ受け)を設置できます。
縁塊 RMC-E

蓋を載せるためのコンクリート製の受け枠です。

丸桝用コンクリート蓋 RMC-F

コンクリート製の蓋です。
