落U側溝

落U側溝

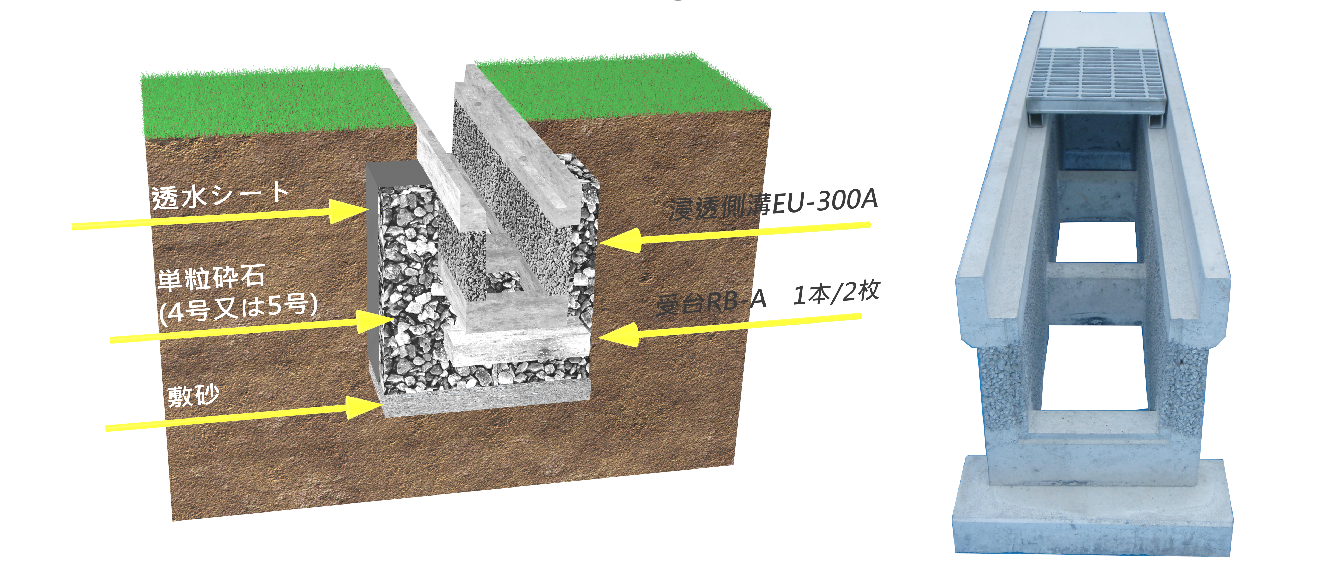

EU

従来の側溝の「雨水をすみやかに下流に排出する」構造とは異なり、通常のU型側溝の排水機能と貯留部をもち、側溝底部及び側壁部から雨水を浸透させます。

特徴

確定した貯留量が算出できます。
調整池の容量が縮小できます。
雨水の流出抑制効果が大きいです。
溜り水がなく、蚊及び悪臭の発生を防止できます。

3Dview

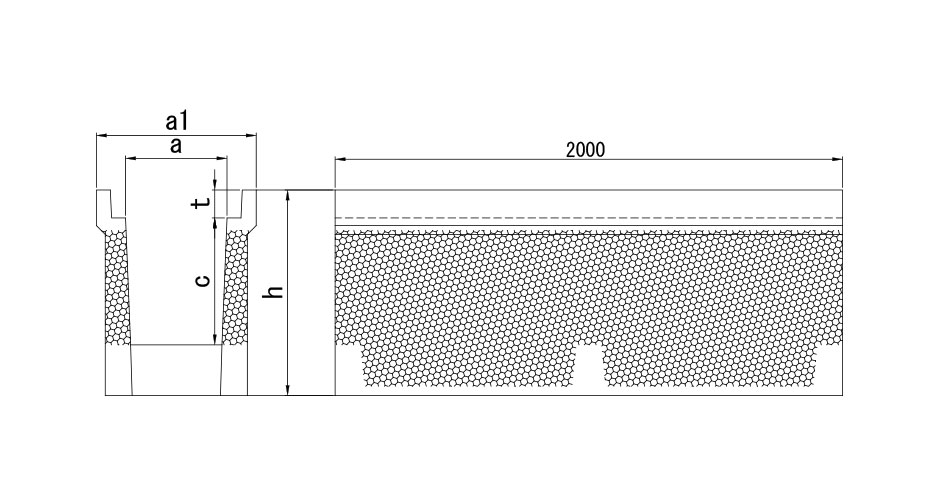

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 a1 寸法 c 寸法 t 寸法 h 参考重量 / Kg ダウンロード
EU-250 250 460 250 90 490 350 PDF DXF CAD
EU-300A 300 520 300 95 545 430 PDF DXF CAD
EU-300B 300 520 400 95 645 510 PDF DXF CAD
EU-300C 300 520 500 95 745 610 PDF DXF CAD
EU-400A 400 630 400 110 710 570 PDF DXF CAD
EU-400B 400 630 500 110 810 680 PDF DXF CAD
EU-500A 500 750 500 125 825 720 PDF DXF CAD
EU-500B 500 750 600 125 925 880 PDF DXF CAD

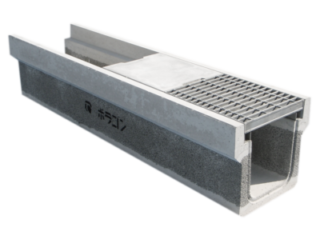

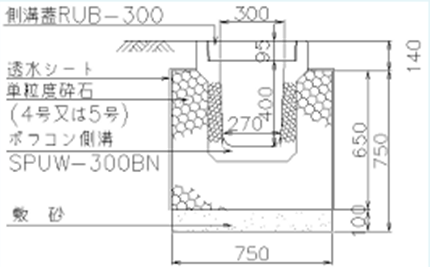

SPU

特徴

集水施設、浸透施設に使用できます。U字溝の周りに粗目砂を撒くと集水施設となり、単粒度の砕石を撒くと浸透施設となります。
落蓋式なので舗装止めの機能を有します。
用途により、透水面を両面、片面、全面から選べます。また、透水面を底面のみや片面と底面などに限定することも出来ます。
道路縦断使用が可能です。

3Dview

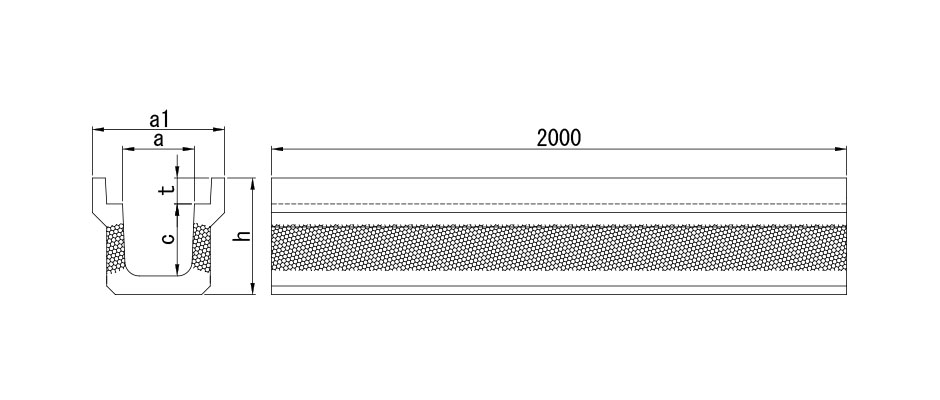

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 a1 寸法 c 寸法 t 寸法 h 参考重量(Kg) ダウンロード
SPU-250N 250 460 250 90 405 298 PDF DXF CAD
SPU-300AN 300 520 300 95 465 386 PDF DXF CAD
SPU-300BN 300 520 400 95 565 428 PDF DXF CAD
SPU-300CN 300 520 500 95 675 540 PDF DXF CAD

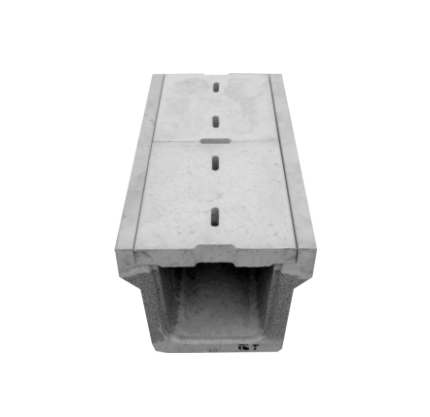

GPU-A

特徴

集水施設、浸透施設に使用できます。U字溝の周りに粗目砂を撒くと集水施設となり、単粒度の砕石を撒くと浸透施設となります。
落蓋式なので舗装止めの機能を有します。
側面から集水するのでグランドコンディションの機能維持に最適です。
用途により、透水面を両面、片面、全面から選べます。また、透水面を底面のみや片面と底面などに限定することも出来ます。
用途により、コンクリート蓋はフラット(GUB)・V形(GSB)から選べます。

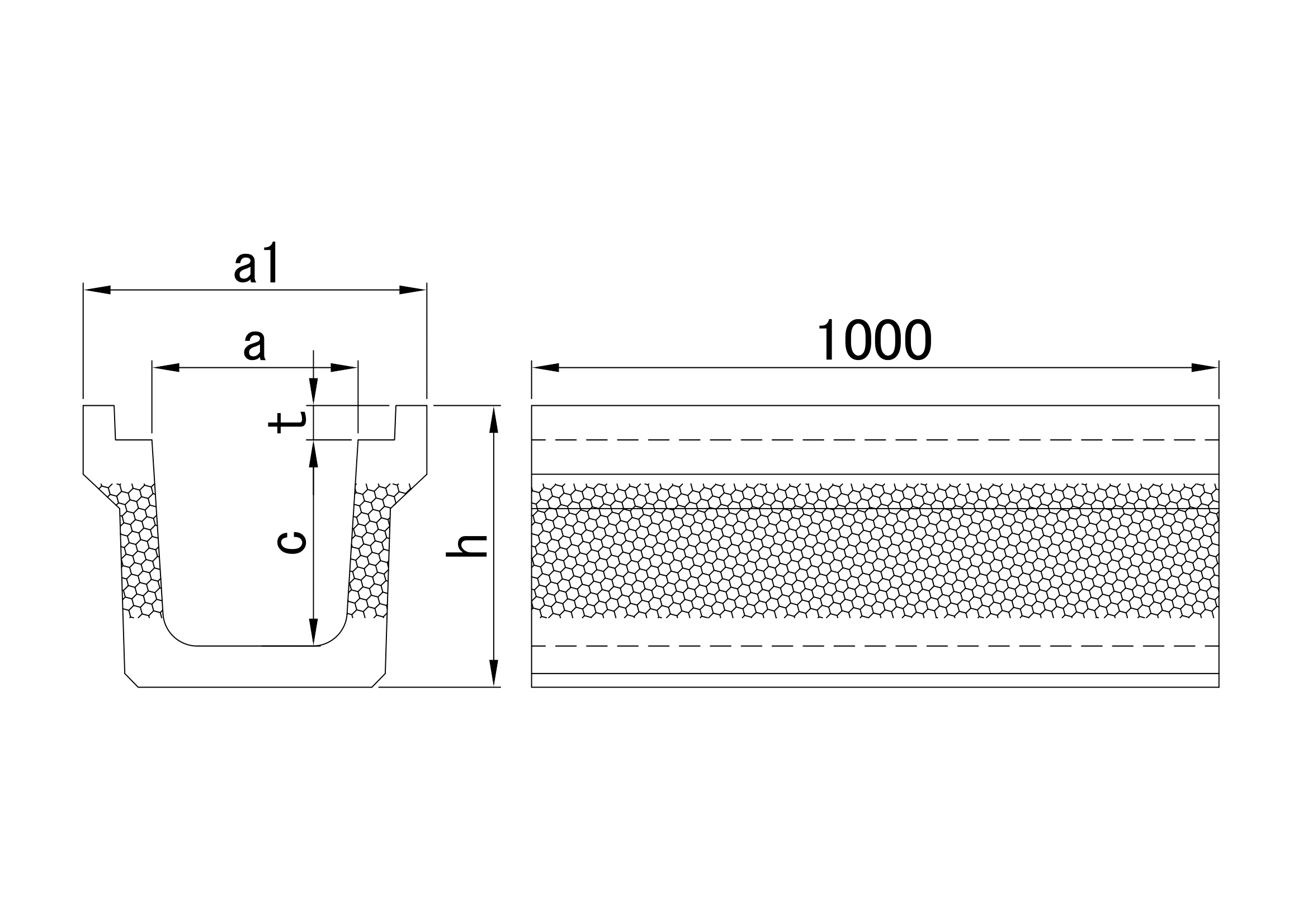

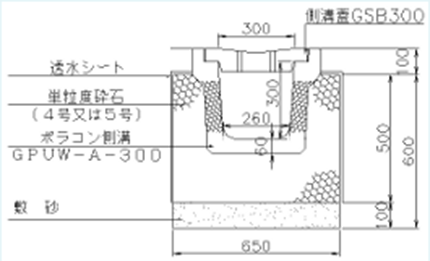

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 a1 寸法 c 寸法 t 寸法 h 参考重量(Kg) ダウンロード
GPU-A-180 180 330 180 35 255 65 PDF DXF CAD
GPU-A-240 240 410 240 40 330 102 PDF DXF CAD
GPU-A-300 300 500 300 50 410 150 PDF DXF CAD

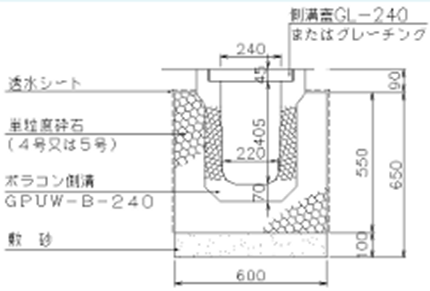

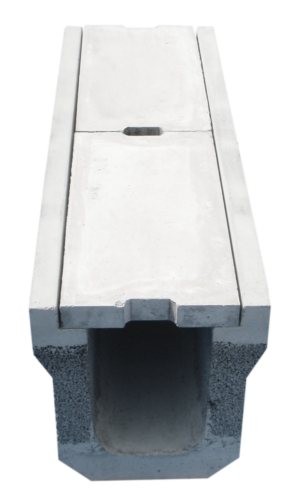

GPU-B

特徴

集水施設、浸透施設に使用できます。U字溝の周りに粗目砂を撒くと集水施設となり、単粒度の砕石を撒くと浸透施設となります。
落蓋式なので舗装止めの機能を有します。
側面から集水するのでグランドコンディションの機能維持に最適です。
用途により、透水面を両面、片面、全面から選べます。また、透水面を底面のみや片面と底面などに限定することも出来ます。
GPU-Aタイプと比較すると溝幅に対して溝深さが大きいです。

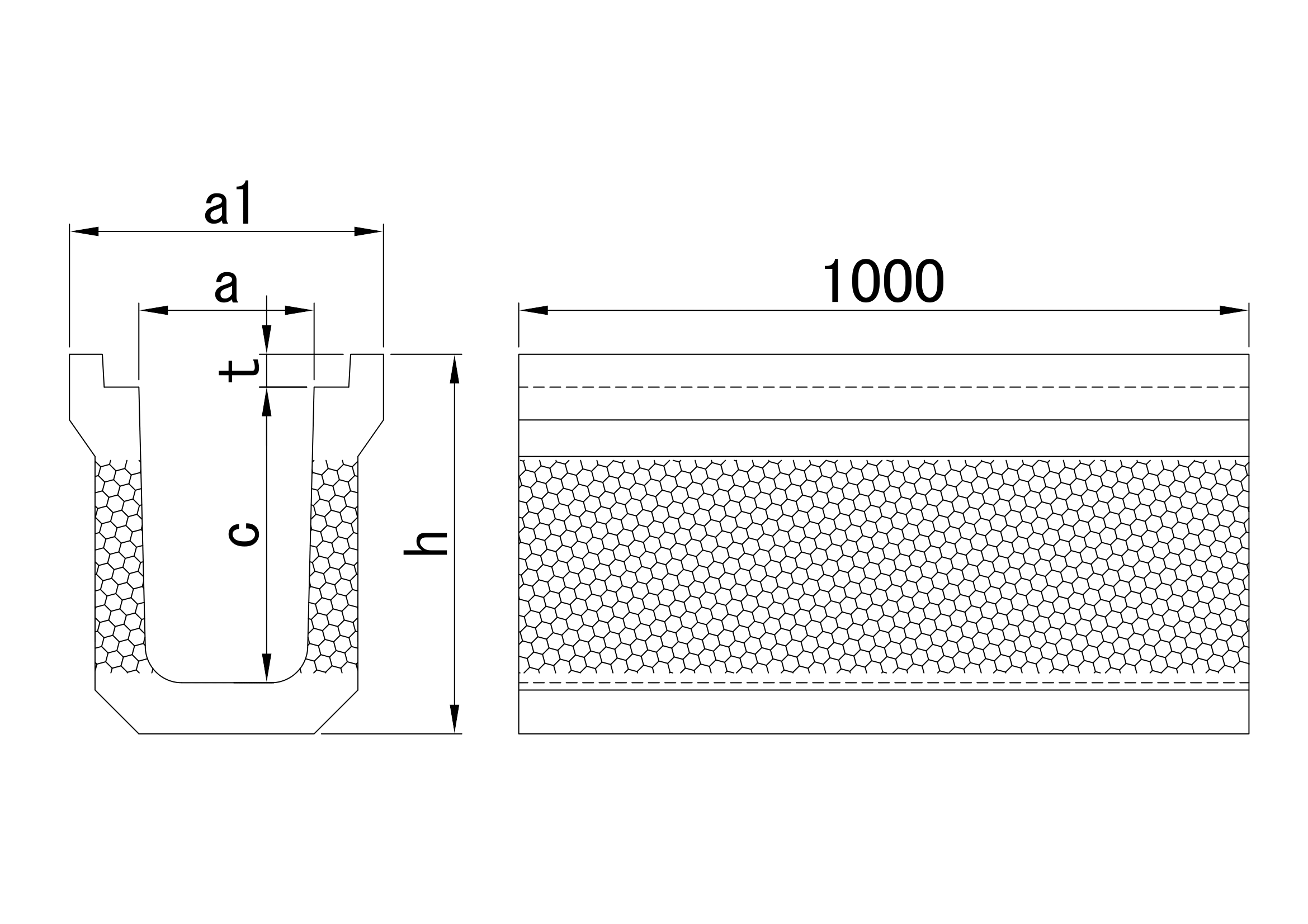

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。
名称 寸法 a 寸法 a1 寸法 c 寸法 t 寸法 h 参考重量(kg) ダウンロード
GPU-B-180 180 340 260 40 360 125 PDF DXF CAD
GPU-B-240 240 430 405 45 520 190 PDF DXF CAD
落U側溝の関連製品
受け台 RB

側溝用(EU、LU)の受け台です。側溝の両端に使用します。受け台でレベル取りを行うことで、側溝の据付け手間が低減します。RB-Bは横断側溝LUでも使用可能です。

側溝用コンクリート蓋 GL

フラット形のシンプルなコンクリート蓋です。

Ⅴ形コンクリート蓋 GSB

V形コンクリート蓋です。V形になっているため、表面水を速やかにU字溝内に導きます。全サイズ、落U側溝GPU-Aタイプに使用できます。また、GSB-300は可変側溝APUにも使用することができます。

フラット形コンクリート蓋 GUB

フラット形コンクリート蓋です。GUB-240、300は落U側溝GPU-Aタイプに使用できます。GUB-300は可変側溝APUに使用することができます。

側溝用コンクリート蓋 RUB

浸透側溝EU、SPU用のコンクリート蓋です。グレーチングも対応しております。
