貯留浸透BOX

MENUCLOSE

BOX式貯留浸透BOX

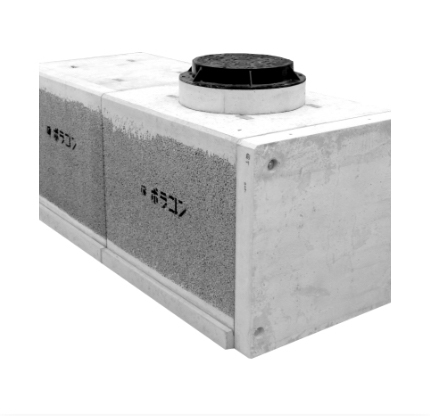

貯留浸透BOX

3Dview

特徴

散策路や公園内の高低差のある所でも雨水の貯留浸透が行えます。

用途、貯留浸透の規模に応じた配置ができます。

地中で貯留浸透を行うので、上地の有効利用が図れます。

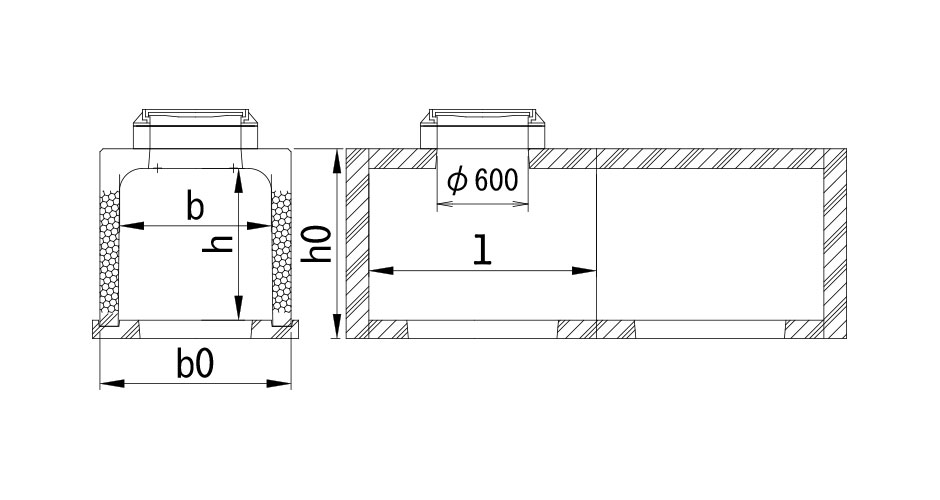

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。

名称	寸法 b	寸法 b0	寸法 h	寸法 h0	寸法 l	参考重量 / Kg	ダウンロード
貯留浸透BOX	1000	1260	1000	1250	1500	1420	PDF DXF CAD

カタログPDF 施工マニュアルメンテナンス

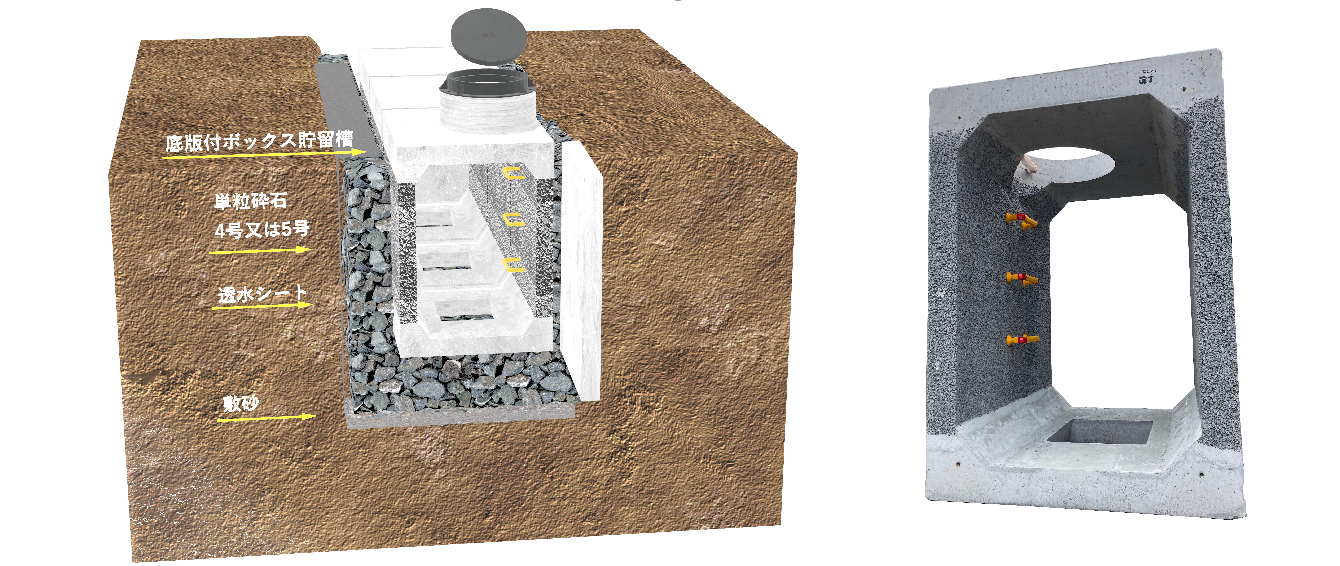

BOX式貯留浸透BOX

3Dview

特徴

底版一体型で、大規模処理に向いています。

用途、貯留浸透の規模に応じた配置ができます。

上地の有効活用ができます。

点検口が側壁に寄っているため、昇降用のステップが通り、点検作業時の安全性が得られます。

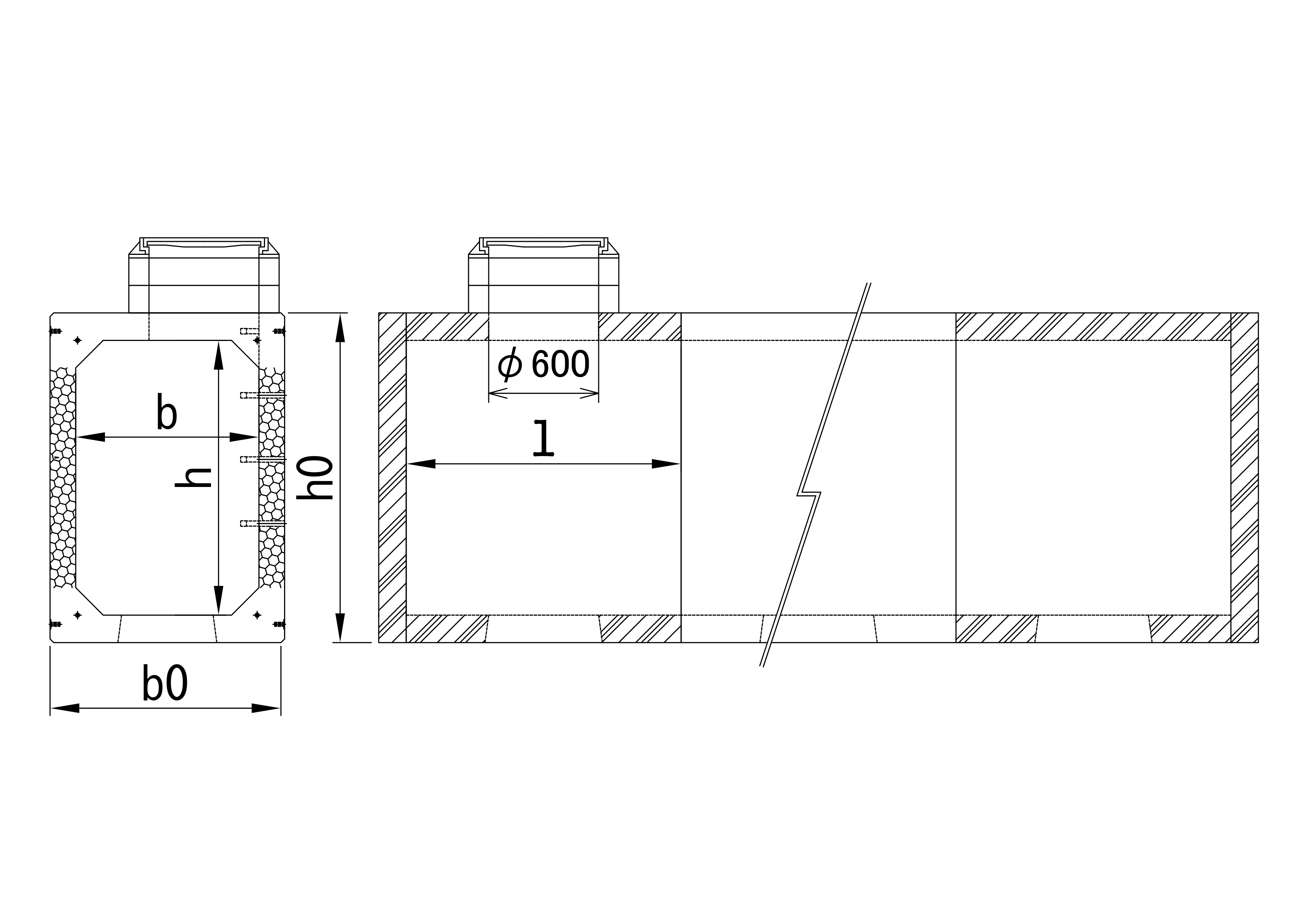

寸法図

構造図のCADデータダウンロードはこちらからできます。↓

横スクロールしてご覧ください。

名称	寸法 b	寸法 b0	寸法 h	寸法 h0	寸法 l	ダウンロード
BOX式貯留浸透BOX	1000	1280	1500	1800	1500	PDF DXF CAD

カタログPDF 施工マニュアルメンテナンス

貯留浸透BOXの関連製品

貯留浸透BOX用底版

貯留浸透BOX用の底板です。本体より先に敷設するため、敷設位置、レベル出しが行いやすくなります。
