曲線部に使用する歩車道境界ブロックは、まず断面寸法から 歩車道A（155型）または 歩車道B（205型）を確認します。 次に、製品端部のB寸法を測定することで、対応する外Rを確認できます。

歩車道A・歩車道Bの判定に使う断面寸法と、外Rを確認するためのB寸法は別の寸法です。 先に製品の種類を確認してから、測定したB寸法を下表と照合してください。

確認手順

1. 製品の断面寸法を確認します。
   歩車道Aは上幅150mm・下幅170mm、 歩車道Bは上幅180mm・下幅205mmです。
2. 製品端部のB寸法を測定します。
3. 測定したB寸法を下表と照合し、対応する外Rを確認します。

歩車道A・歩車道Bの見分け方

歩車道Aと歩車道Bは、製品の断面寸法で判定できます。 上幅と下幅を測定し、次の寸法に該当する種類を確認してください。

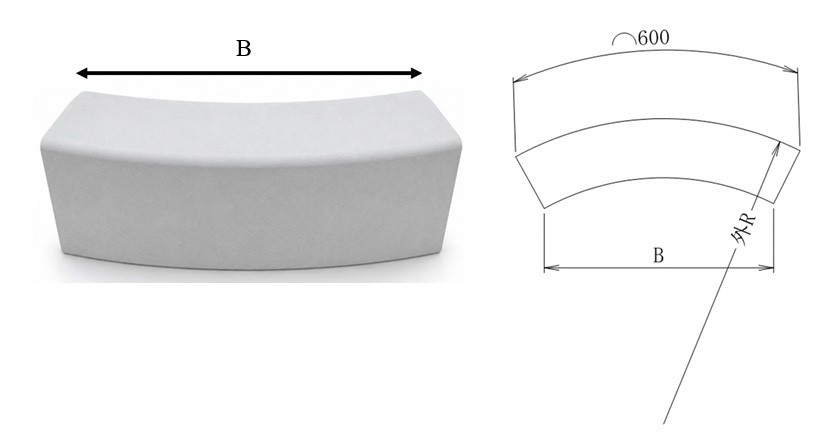

B寸法の測定方法

製品の種類を確認した後、曲線製品のB寸法を測定します。 B寸法は曲線に沿って測る寸法ではなく、製品端部を直線で測定する寸法です。

歩車道A・歩車道B　B寸法と外Rの対応表

測定したB寸法を、該当する製品種類の列と照合してください。 B寸法が表の数値と完全に一致しない場合は、最も近い数値を目安として確認してください。
