各種ブロックの断面形状と代表寸法

公園ブロック、特殊境界ブロック、地先境界ブロック、歩車道境界ブロック、乗入れ用・歩行者横断用ブロックの断面形状と代表寸法を一覧で確認できます。既設製品の確認や、製品選定の参考としてご利用ください。

既設製品を確認するときのポイント 上幅、下幅、高さ、面取り寸法、曲面部のRを実測してください。上幅だけでは判断せず、複数の寸法を組み合わせて確認してください。

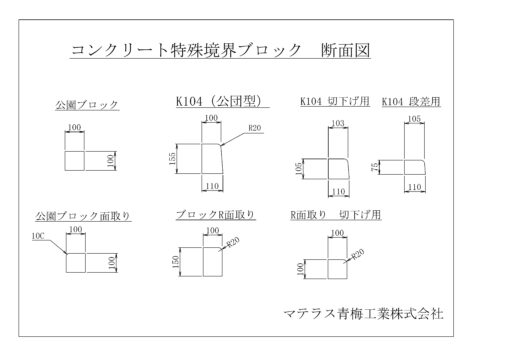

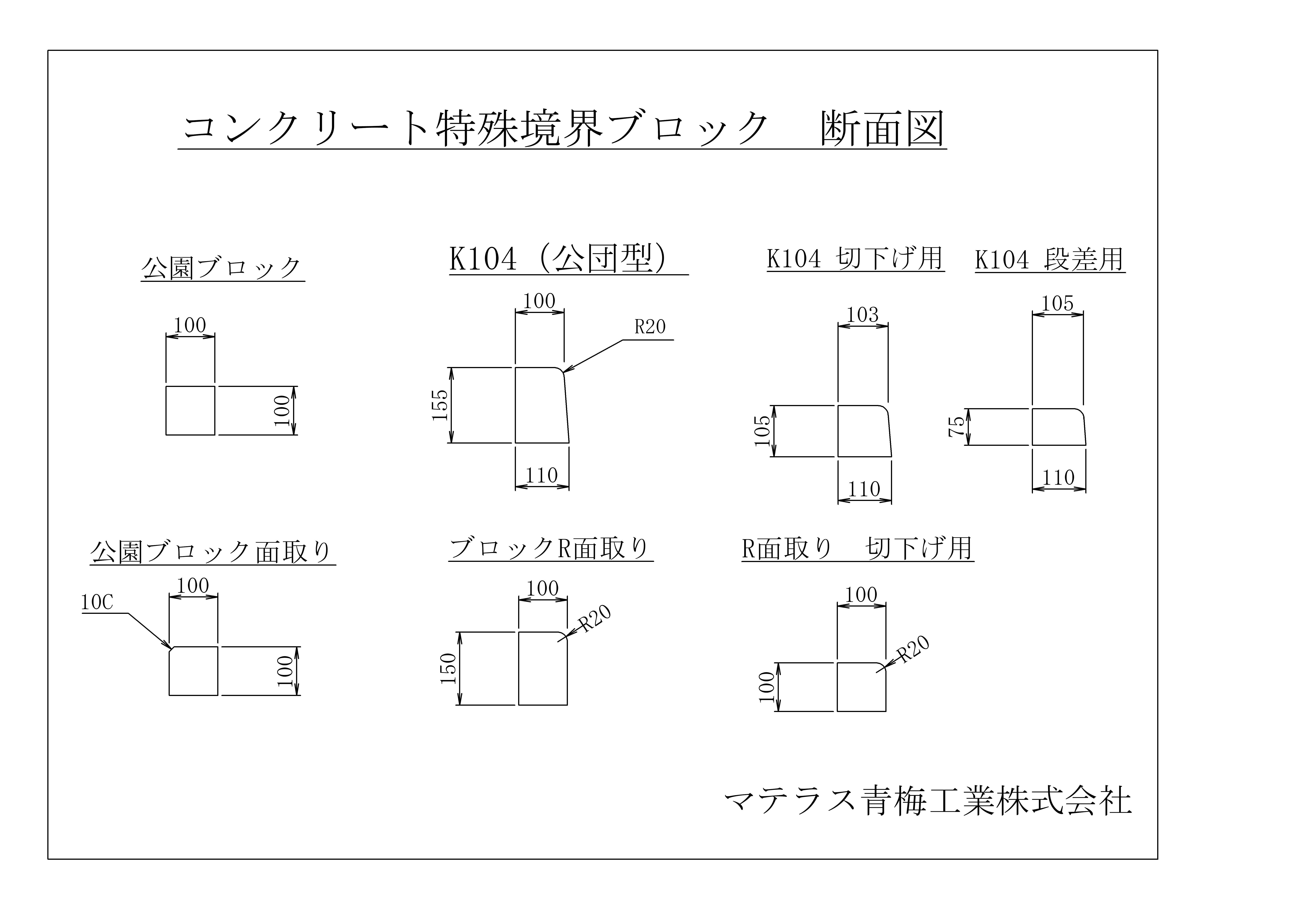

公園、植栽帯、通路などの境界や、切下げ部・段差部などに使用するブロックです。製品によって、上幅、下幅、高さ、面取り形状、曲面部のRが異なります。

確認する寸法上幅、下幅、高さ、面取り寸法、曲面部のRを確認してください。K104は上幅と下幅が異なるため、製品の上下方向にも注意してください。

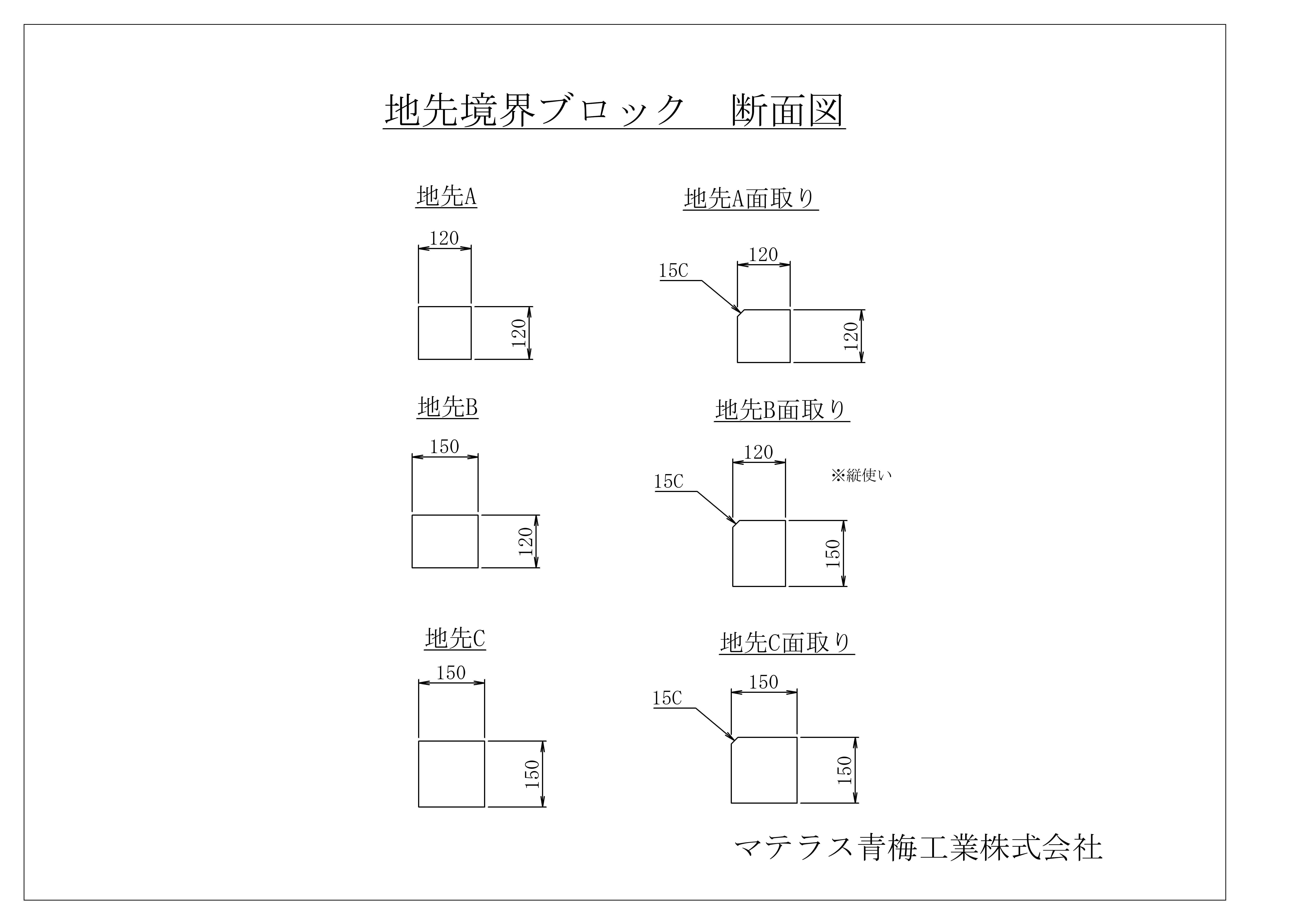

地先境界ブロックは、敷地、植栽帯、歩道などの境界に使用します。A・B・Cによって断面寸法が異なり、標準品と面取り品があります。

種類	標準品の断面	面取り	確認ポイント
地先A	120×120mm	15C	幅と高さが同じ正方形断面
地先B	幅150×高さ120mm	15C	面取り品は幅120×高さ150mmの縦使い
地先C	150×150mm	15C	A・Bより大きい正方形断面

地先A・B・Cの見分け方既設品の幅と高さを測ると判別しやすくなります。地先B面取り品は縦使いとなるため、面取り位置と設置方向も確認してください。

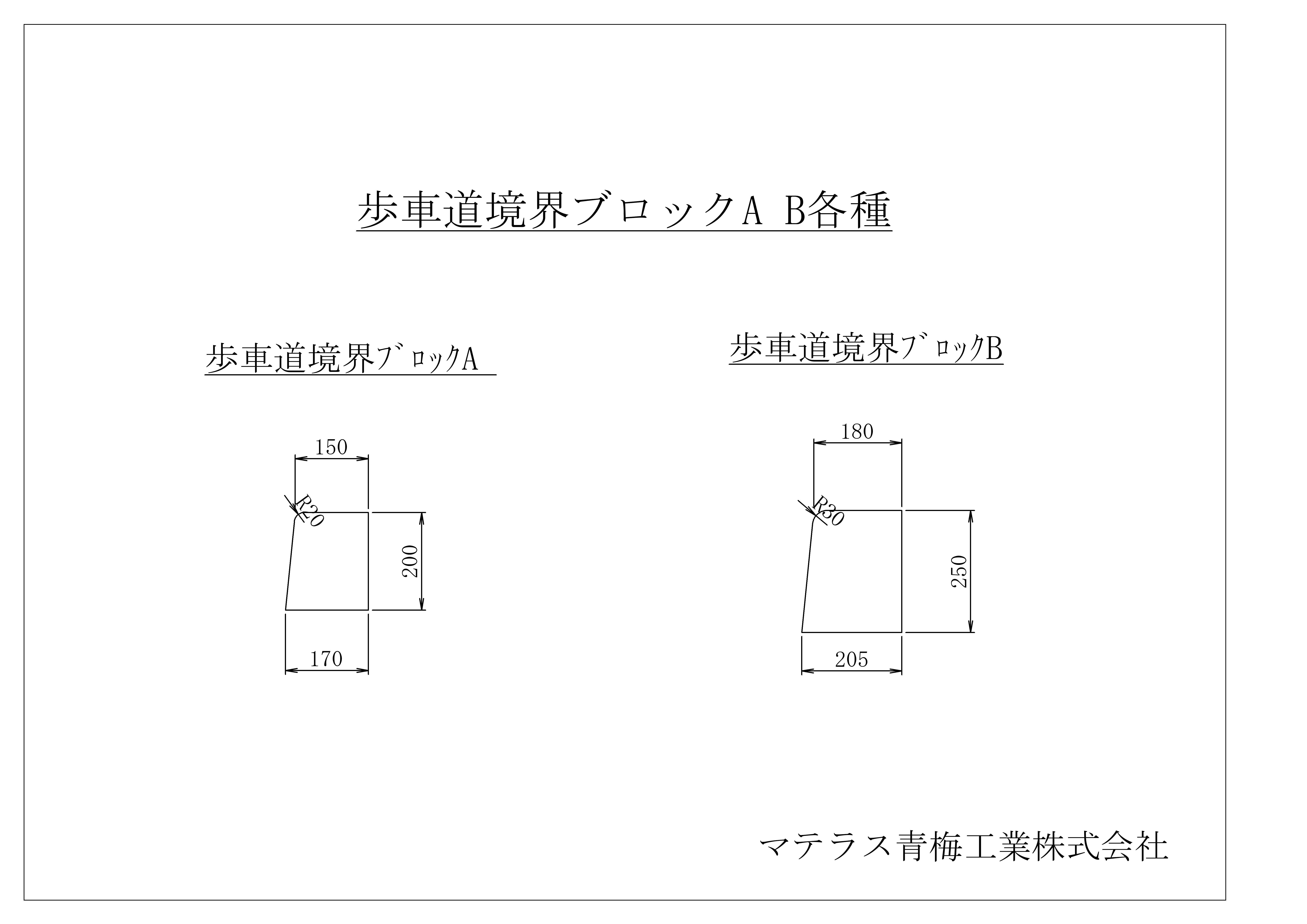

歩車道境界ブロックは、歩道と車道の境界に使用するブロックです。A型とB型では、上幅、下幅、高さが異なります。

種類	上幅	下幅	高さ	曲面部
歩車道境界ブロックA	150mm	170mm	200mm	R20
歩車道境界ブロックB	180mm	205mm	250mm	R30

A型・B型を見分けるポイント上幅だけでなく、下幅と高さも併せて測定してください。A型は下幅170mm・高さ200mm、B型は下幅205mm・高さ250mmが代表寸法です。

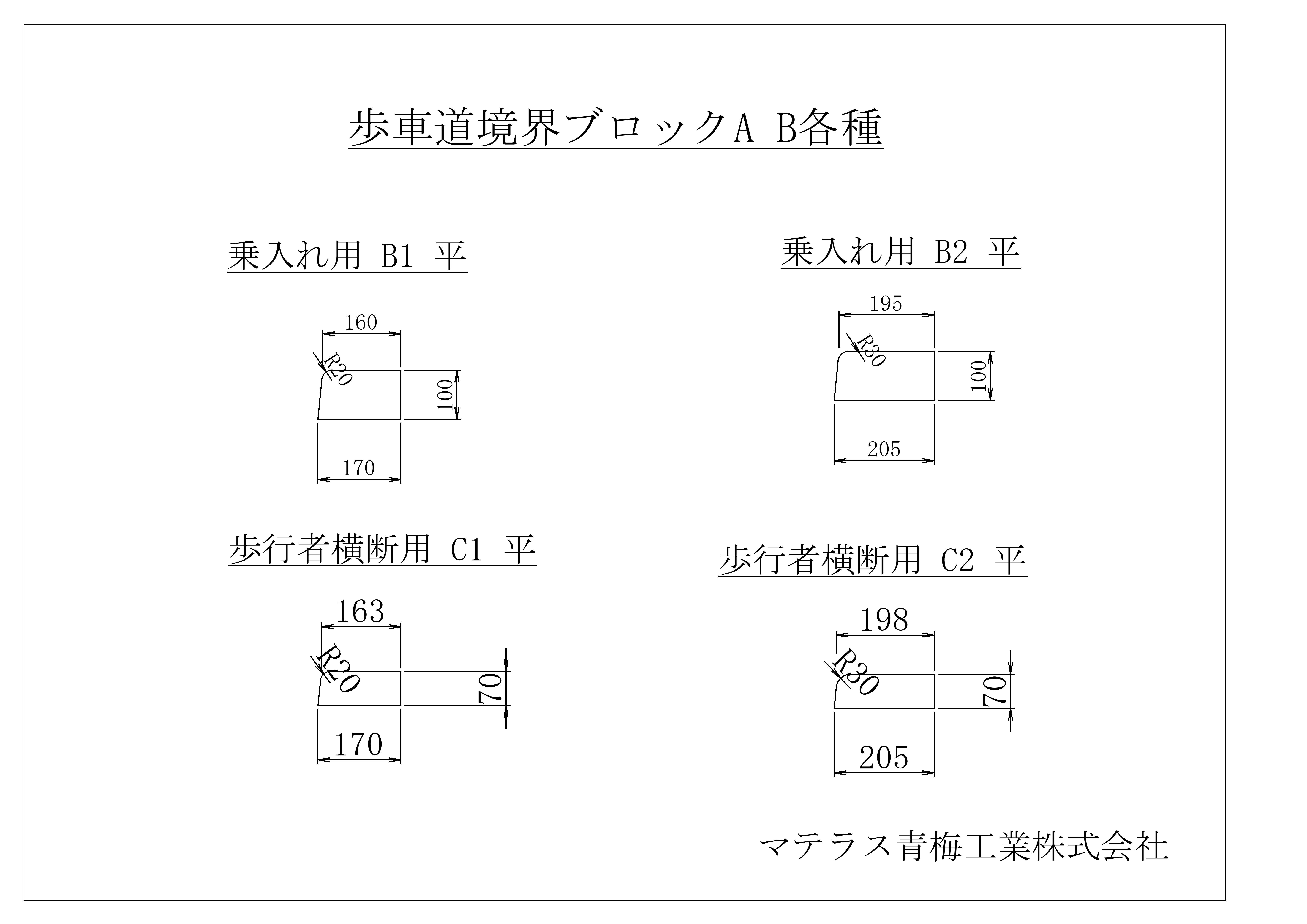

歩車道境界ブロックの高さを低くする箇所では、車両乗入れ用のB1平・B2平、歩行者横断用のC1平・C2平を使用します。

製品記号の見方 B1平・C1平は下幅170mmのA型系、B2平・C2平は下幅205mmのB型系です。接続する歩車道境界ブロックの種類を確認して選定してください。

※掲載寸法は代表寸法です。製品仕様や製造地域によって異なる場合があります。
※既設製品を確認する際は、現物寸法を実測してください。
※製品選定の際は、接続製品、設置方向、現場条件、発注者の標準仕様もご確認ください。
