鉄道高架化工事 急速施工

市街地
工事名 鉄道高架化工事 急速施工
場所 市街地
主な製品 PICフォーム

市街地の鉄道高架化工事において、高架下の早期開放が求められるスラブ・梁部分にPICフォームが採用されました。
高架構造物はSRC造で計画され、

(1)鉄骨に予め鉄筋・PICフォーム等を地組みしてから鉄骨架設を行う。

(2)PICフォーム表面(仕上がり面)に支保工を一切使用しない取り付け方法を採用し打設後の作業を簡略化する。

この施工法により、鉄骨架設からコンクリート打設(1060m2、400m3)まで約15日間という急速施工を可能にしました。

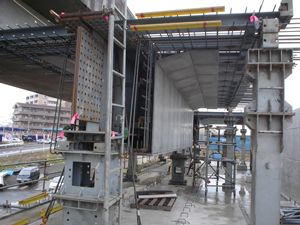

1.鉄骨・鉄筋・PICフォーム地組み

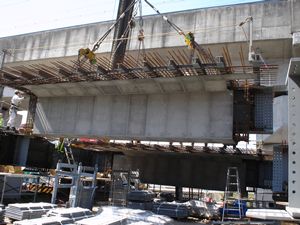

2.鉄骨架設

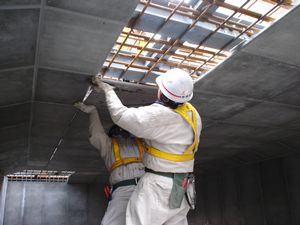

3.鉄骨ジョイント部PICフォーム設置

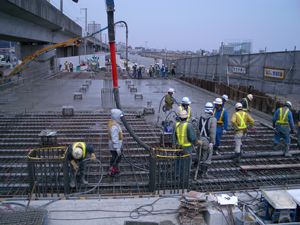

4.コンクリート打設

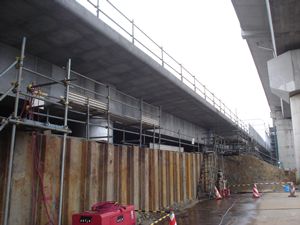

5.打設完了

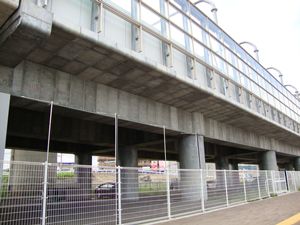

6.完成
